7198平米综合楼地板采暖施工图纸
- 设计详细说明：有
- 建筑设计面积：7197.07平方米
- 图纸设计深度：施工图
- 参考图纸：10张
- 设计内容：采暖
- 采暖系统：热水辐射
- 水系统：双管制
附件详情
建筑面积:7197.07m2，高度16m.总热负荷为259kw,采暖设计热负荷指标为36kw。系统阻力30kPa.采暖系统采用新双管系统，由室外直埋引入,室内采用低温地板辐射采暖系统，供回水温度为60C/50C.热源为室外锅炉房。
2
以下是附件的其中一部分截图，共2张，您也可以 搜索 更多您想要的资源
-

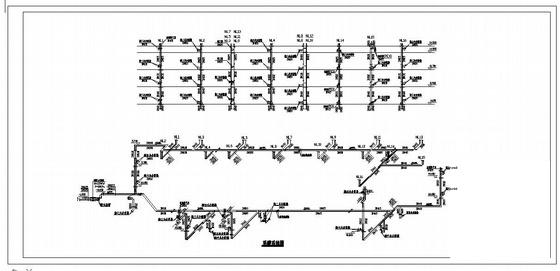

综合楼施工图纸 - 1 -

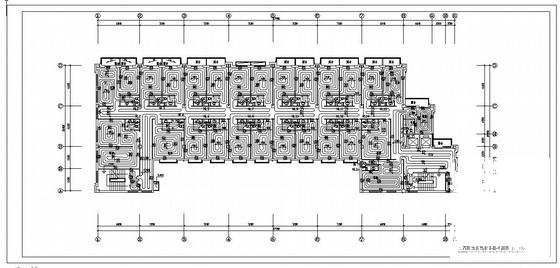

综合楼施工图纸 - 2
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-11-30
- 评论次数：0
- 浏览次数：0
- 文件大小：1.01 MB
- 收藏次数：0
-
文件名称：
附件-995858868866950980876.rar
综合楼施工图纸下载
