矿区集资房地板采暖工程施工方案

附件详情

稿件为河北某油田矿区集资房地板采暖设计施工方案；包括1#-5#楼，地上十八层，地下一层，层高2.8m，地下室层高3.3m。建筑总高度55.5m。室内外高差0.9m，±0.000相当于绝对高程20.30m。
加热管安装：1、每户地暖管为三路，客厅与厨房一路。主卧室与卫生间为一路，次卧室一路。

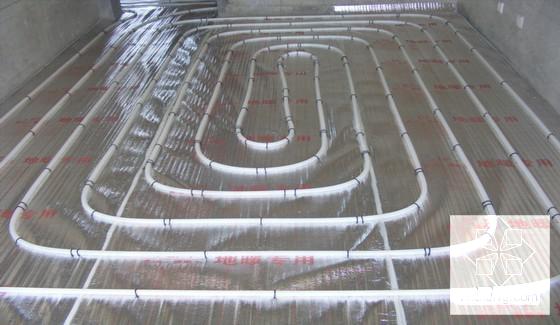

2、加热管的布置间距按照图纸施工。采用旋转形布管方式。
3、按设计图纸的要求，进行放线并配管。同一通路的加热管应保持水平。
4、埋设于填充层内的加热管不得有接头。如不可避免，应设置在便于揭盖或补漏操作的地方，接头采用铜质接头。
5、加热管安装时应防止管道扭曲；弯曲管道时，圆弧的顶部应加以限制，并用管卡进行固定，不得出现“死折”；塑料管的弯曲半径不宜小于6倍管外径。

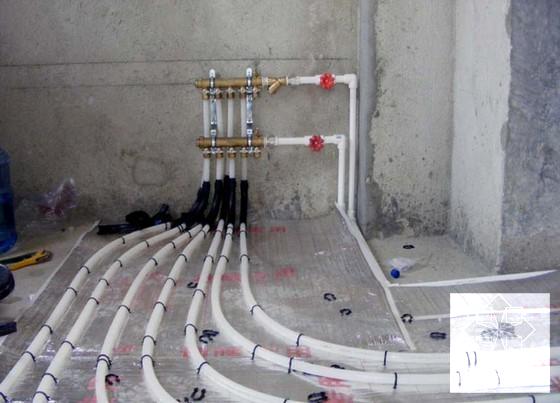

6、在分水器、集水器附近以及其他局部加热管排列比较密集的部位，加热管外部应采取设置柔性套管等措施。
……

，资料共10页。
