7层温泉度假酒店强电系统CAD施工图纸
- 建筑类别：酒店
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：7层
- 图纸设计深度：施工图
- 参考图纸：25张
- 节点大样：线管,电缆,其它
- 负荷等级：一级
- 防雷等级：第二类
- 接地方式：TN-S
- 强电设计： 供配电系统 ,配变电所,低压配电,电气照明,建筑物防雷,接地安全
附件详情
- 1、电气设计说明
- 2、高低压配电系统图
- 3、 配电箱系统 图
- 4、变配电室电气设计
- 5、 照明平面图
- 6、插座动力平面图
- 7、防雷接地平面图
附件详情
该附件是某温泉度假酒店强电系统施工图纸，工程一区为酒店主楼，共五层，主要为配套服务、商务、餐饮、娱乐等用房，二区为客房楼，共七层，主要为客房部分。
电气设计包含配电系统设计、照明灯具布置、变配电室电气设计、防雷接地系统设计等。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

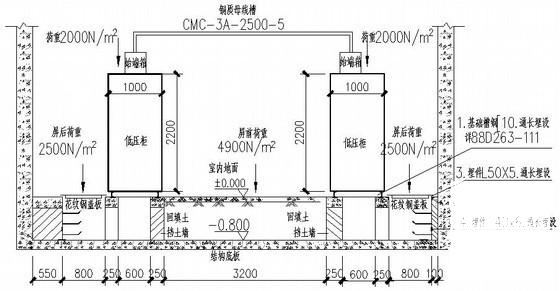

第 1 张图 -

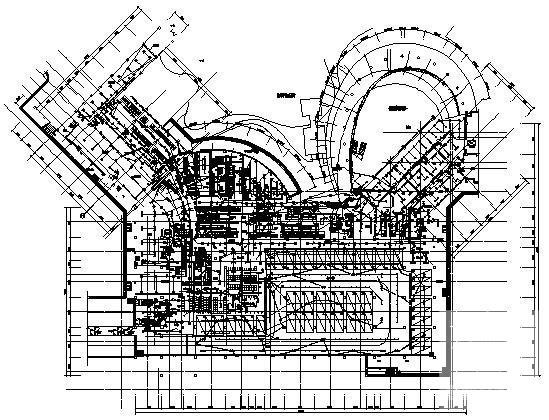

第 2 张图 -

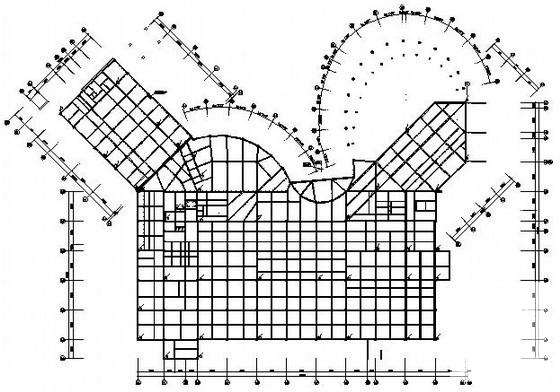

第 3 张图 -

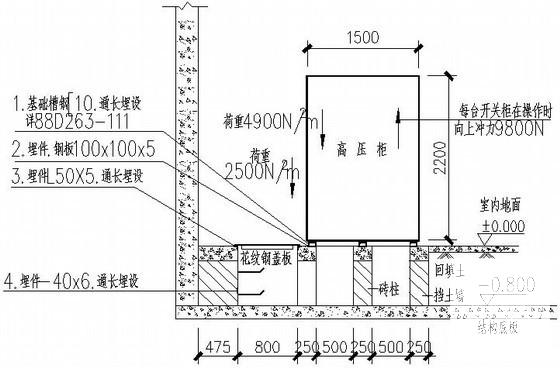

第 4 张图
