度假酒店供电设计系统CAD图纸

搜索更多资源
一.项目概要及设计依据
1.项目概要:
该项目为某度假宾馆供电设计。
2.建筑专业提供的建筑平面图,给排水,通风专业提供的图纸及设备数据
3.甲方提供的设计要求。
二.设计范围:
动力配电系统、高低压主结线、变配电室、
三、电力配电系统
1.该项目采用TN-S供电方式,由甲方变电所供入两条线路互为备用,每条线
路均要能满足全部负荷需要。
2.该项目T1变压器的安装负荷为:893KW 需要系数为0.8 计算
负荷为714.4KW,该变压器的型号为S1000-10。
T2变压器的安装负荷为:925KW 需要系数为0.8 计算负荷
为740KW,该变压器的型号为S1000-10。
3.低压配电柜由配电室至 井的线路走电缆沟敷设,电井中
竖向采用600*150金属梯架,平面采用400*150防火金属桥架。
导线采用YJV型铜芯电缆。
由桥架或总箱引至分箱的导线穿镀锌钢管敷设。
以下是附件的其中一部分截图，共2张，您也可以 搜索 更多您想要的资源

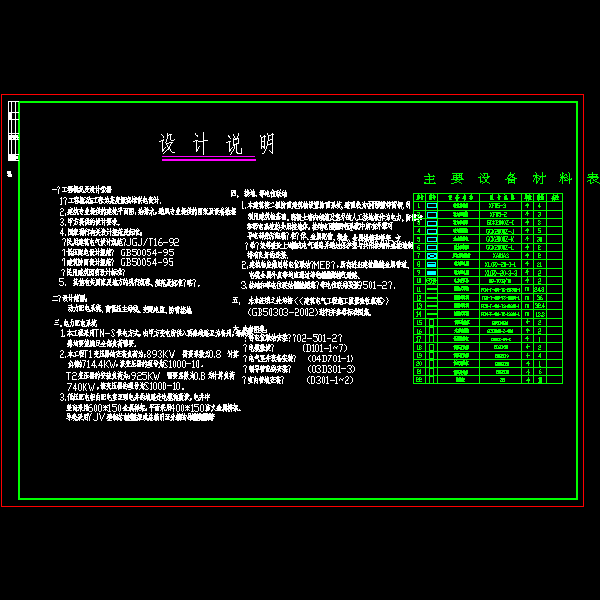

  • 度假酒店供电设计系统CAD图纸 - 1
