3层高档宾馆贵宾楼空调通风设计CAD施工图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：宾馆,酒店
建筑高度类型：多层建筑
建筑设计面积：14615平方米
建筑地上层数：3层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：15张
设计年代：近代
设计内容：空调,通风,防排烟,人防
空调系统：全空气系统,空气-水系统
全空气系统：单风道
水系统：四管制,异程式
项目所在地：江西

附件详情

施工设计说明
图例
主要设备材料表
地下层空调通风系统平面图
空调通风系统平面图
屋顶层空调通风系统平面图
人防设计与施工说明
人防通风系统原理图
人防通风系统平面图
人防通风机房详图

附件详情

稿件为江西瑞金某高档宾馆贵宾楼空调通风设计及地下室人防通风设计图纸；由国内某著名设计院设计。大楼总建筑面积14615平方米，建筑高度35米，地上3层，地下1层。冷耗指标：0.10KW/m2，热耗指标：0.08KW/m2.
设计范围：暖通专业负责建筑红线内空调，通风，防排烟系统设计。机房详图待设备确定后再设计。

，图纸共15张。

进风机房详图

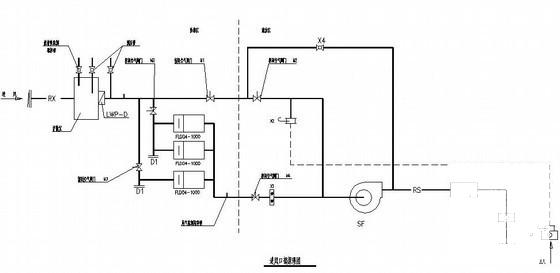

进风口部原理图

空调通风平面大样

人防机房大样

地下一层空调通风系统平面图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
