高25米直径10米三库连体石灰石石膏库施工图纸

  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 特种结构:筒仓
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 参考图纸:11张
  • 设计年代:近代

附件详情

高25米直径10米三库连体石灰石库石膏库,三库连体,包括基础,仓体、仓顶,位于桂林,抗震设防烈度为7度。
该资料包含: 结构设计说明 ,桩位平面布置图,桩详图,环梁 平面布置图 ,柱承台布置图,钢梁布置图,库底板梁配筋图,钢漏斗与库底板连接详图,库顶板配筋图等共计11张图。

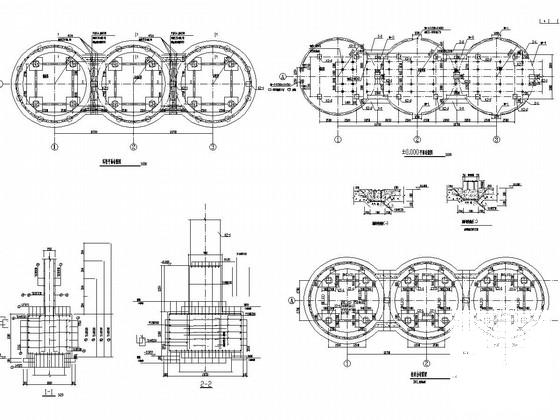

柱承台布置图

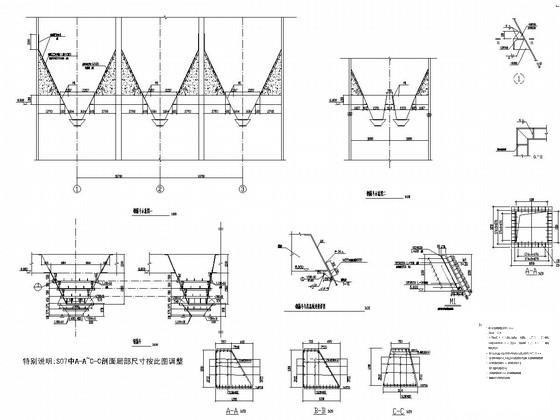

钢漏斗与库底板连接详图

库顶板配筋图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 高25米直径10米三库连体石灰石石膏库施工图纸 - 1
    第 1 张图
  • 高25米直径10米三库连体石灰石石膏库施工图纸 - 2
    第 2 张图
  • 高25米直径10米三库连体石灰石石膏库施工图纸 - 3
    第 3 张图
  • 高25米直径10米三库连体石灰石石膏库施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
