单层特殊物品库电气施工图纸

搜索更多资源
  • 建筑类别：其他
  • 建筑高度类型：单层建筑
  • 建筑设计结构形式：其他结构
  • 建筑设计面积：728.47平方米
  • 建筑地上层数：1层
  • 图纸设计深度：施工图
  • 图纸设计格式：天正建筑CAD 7.0
  • 设计年代：近代
  • 负荷等级：三级
  • 防雷等级：第二类
  • 接地方式：TN-S
  • 项目所在地：重庆
  • 强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：火灾自动报警系统,其它

概况：
重庆江北国际机场保税港区航空货运站二期工程设计项目-特殊物品库，共一层，混凝土框架结构。轻钢屋面，总建筑面积约728.47m，最大建筑高度约4.5m。库房生产的火灾危险性为甲类，库房区属于爆炸危险环境二区。该项目抗震设防烈度为6度。

设计范围：
一般照明；通用设备常规控制；可燃气体报警系统；
火灾自动报警系统；消火栓报警按钮联动系统；防雷接地和电气安全。

部分图纸摘录：

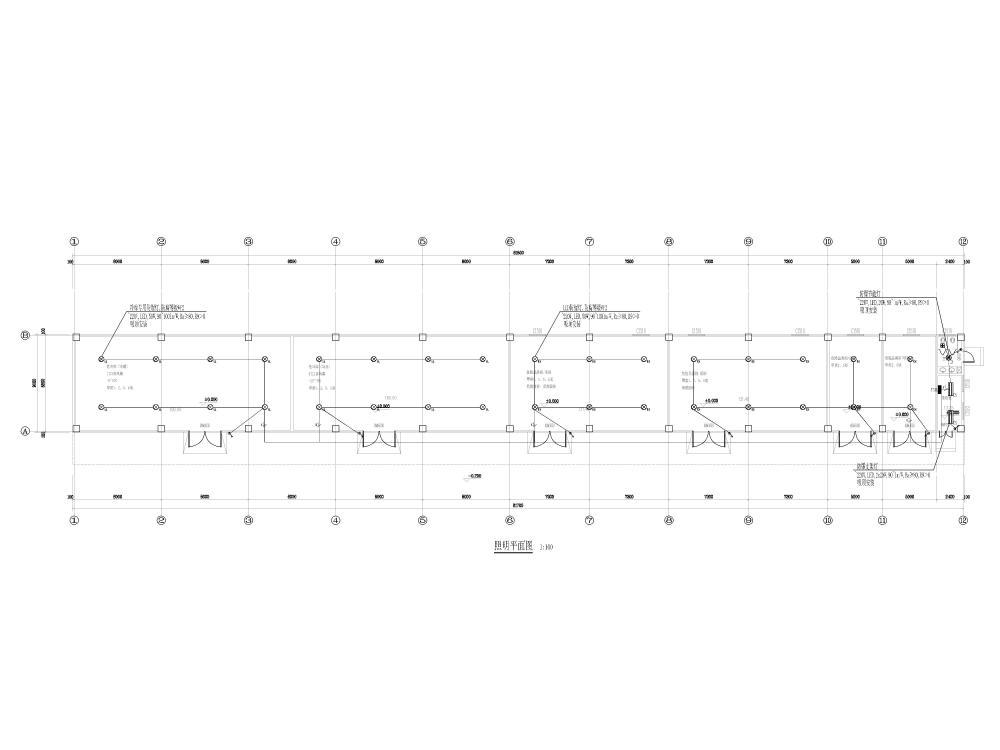

照明平面图

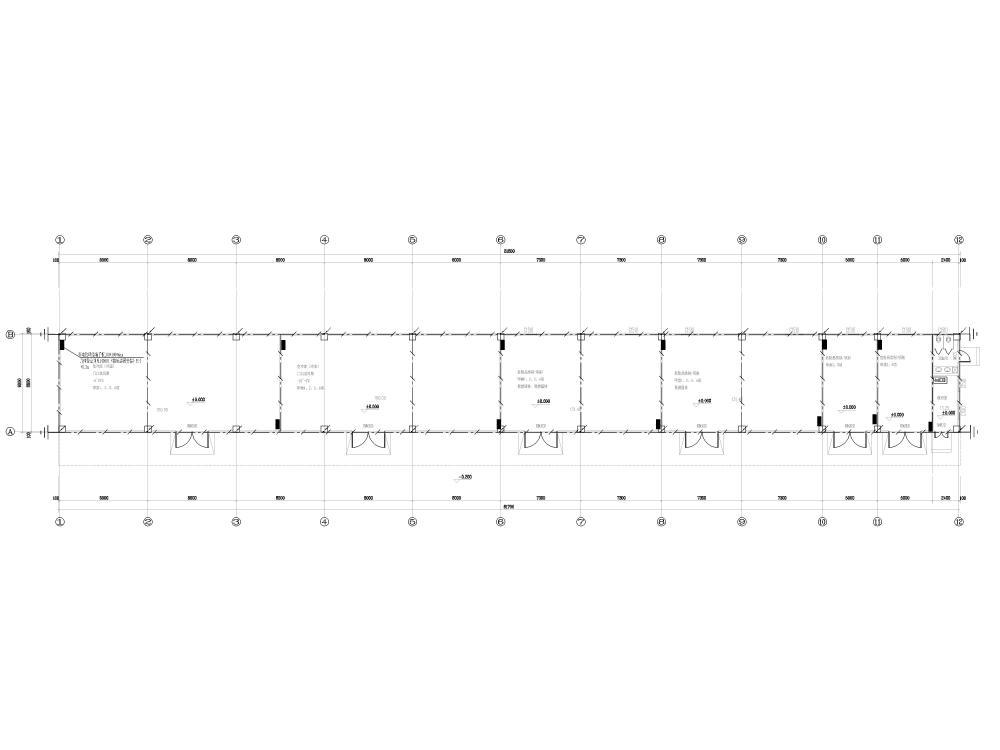

接地平面图

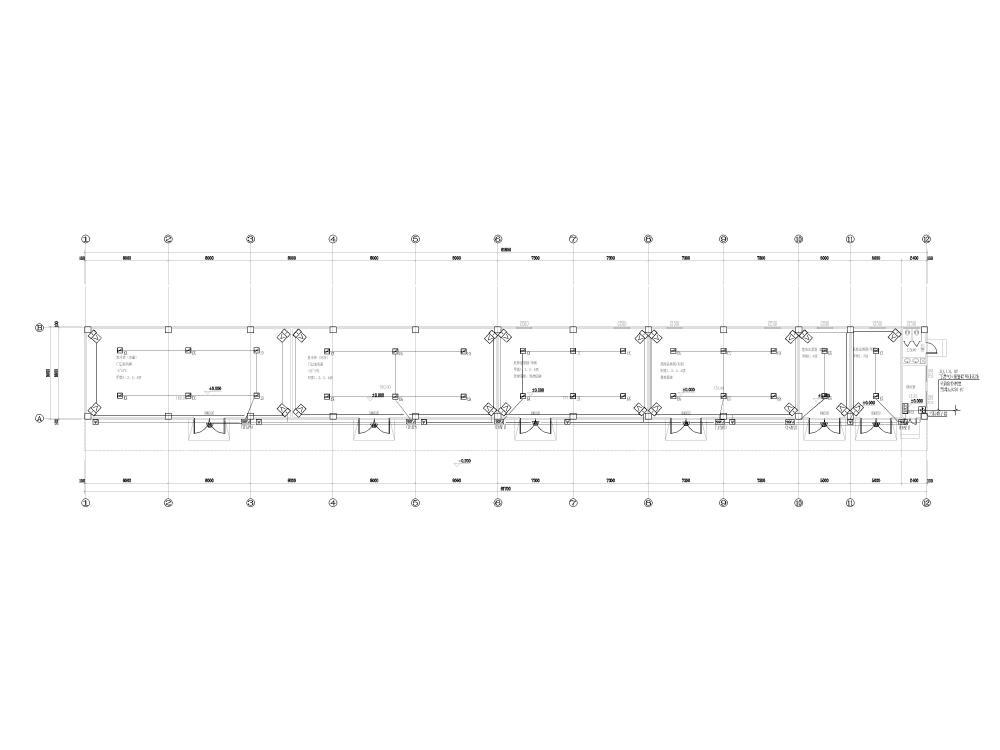

消防平面图

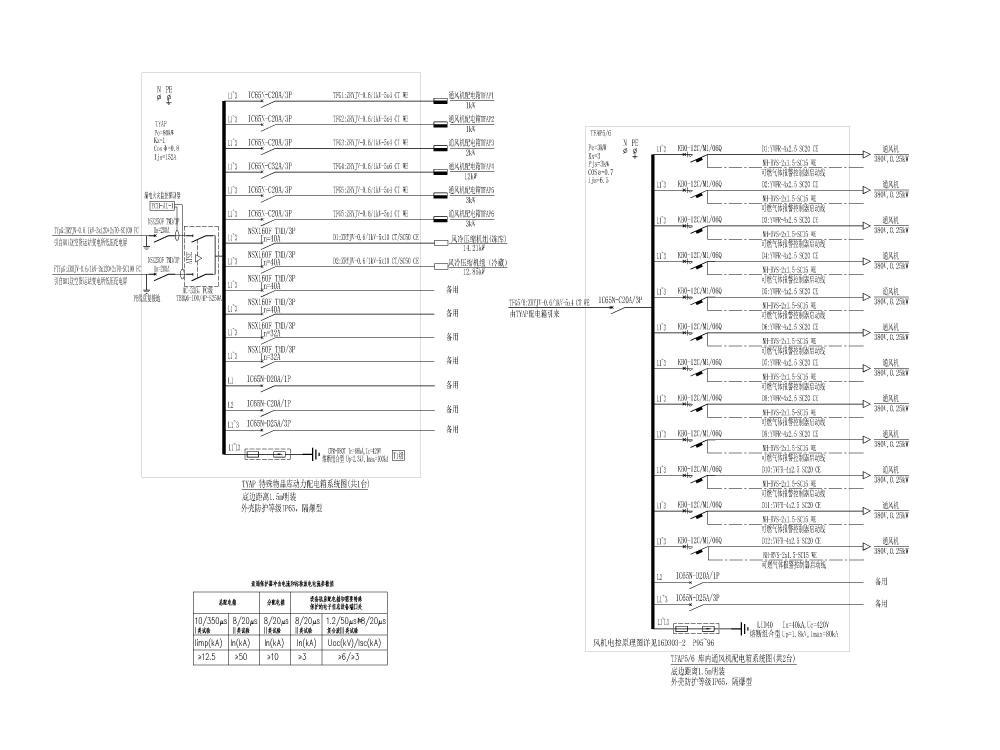

配电箱系统图

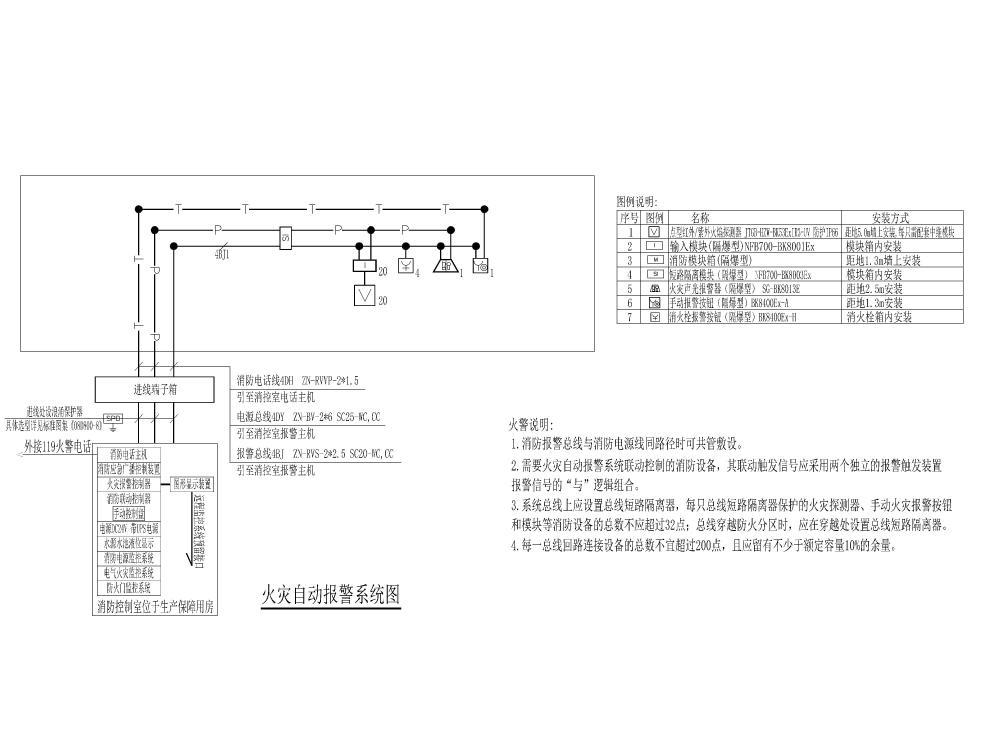

火灾自动报警系统图



电气火灾监控系统图

可燃气体报警系统图


图纸内容总览
