2层城际轨道交通站房电气CAD施工图纸(照明系统设计)

  • 建筑类别:交通建筑
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:58张
  • 设计年代:近代
  • 负荷等级:一级
  • 防雷等级:第二类
  • 火灾保护分级:二级
  • 有线广播:服务性, 火灾应急
  • 楼控系统规模:小型
  • 接地方式:TN-S
  • 强电设计: 供配电系统 , 配变电所, 应急电源, 低压配电, 电气照明, 建筑物防雷, 接地安全
  • 弱电设计: 火灾自动报警系统 , 建筑设备监控系统, 广播系统

附件详情

  • 1、电气设计说明
  • 2、楼宇自控系统设计说明
  • 3、站房楼控系统设计
  • 4、变电所电气施工图纸
  • 5、站房动力系统设计
  • 6、消防设计说明
  • 7、消防平面图
  • 8、 照明系统 设计

附件详情

该附件是某城际轨道交通站房全套电气施工图纸,其内容包括:动力、室内照明、景观照明、应急照明及防雷接地设计。
站房用电负荷主要包括:消防设备、通信信号设备、客运信息自动化设备、应急照明、照明、空调采暖设及电热开水器等设备。其中消防设备、应急照明、通信信号及客运信息自动化设备为一级负荷。机电设备监控系统、旅客候车场所照明为二级负荷。其余为三级负荷。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

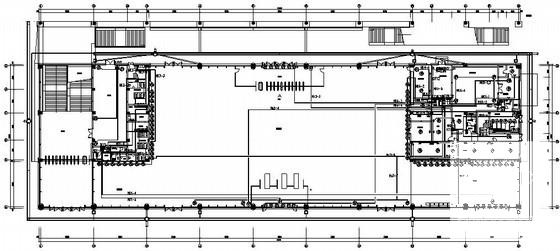

  • 2层城际轨道交通站房电气CAD施工图纸(照明系统设计) - 1
    第 1 张图
  • 2层城际轨道交通站房电气CAD施工图纸(照明系统设计) - 2
    第 2 张图

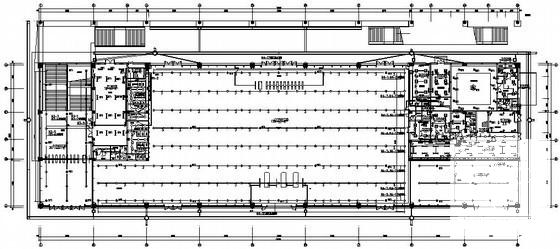

  • 2层城际轨道交通站房电气CAD施工图纸(照明系统设计) - 3
    第 3 张图

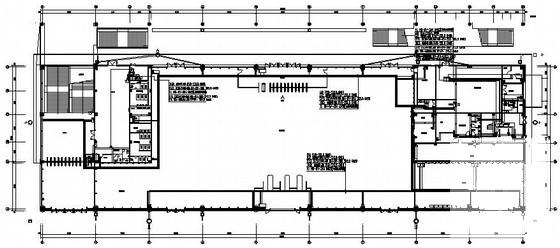

  • 2层城际轨道交通站房电气CAD施工图纸(照明系统设计) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
