120米高锥形烟囱结构施工图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.50kN/平方米
  • 参考图纸:12张

附件详情

设计总说明、筒身布置图、竖向钢筋布置图、环向钢筋布置图、竖向钢筋布置图、烟道入口加强详图、环形悬臂及倾斜、沉降观测标详图、测温孔及顶部铸铁盖板详图、爬梯布置及详图、信号平台详图、防雷装置施工图共12张图纸。

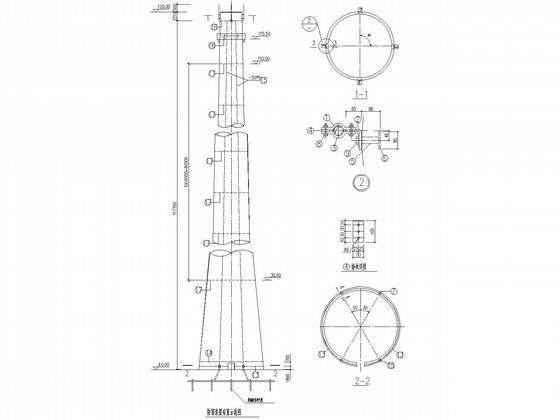

防雷装置布置示意图

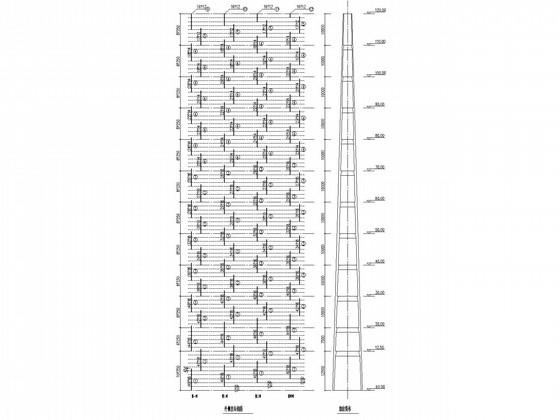

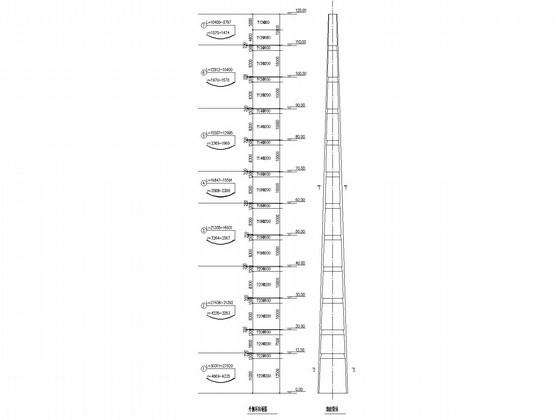

环向钢筋

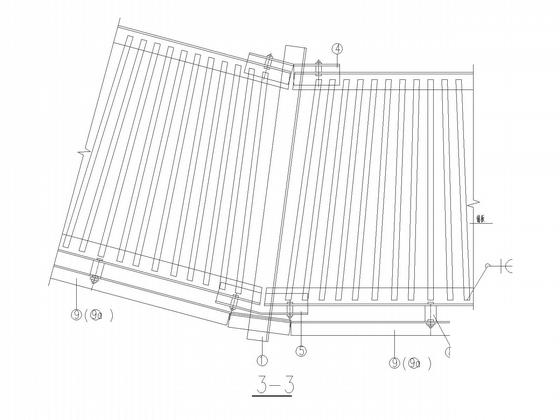

节点

节点

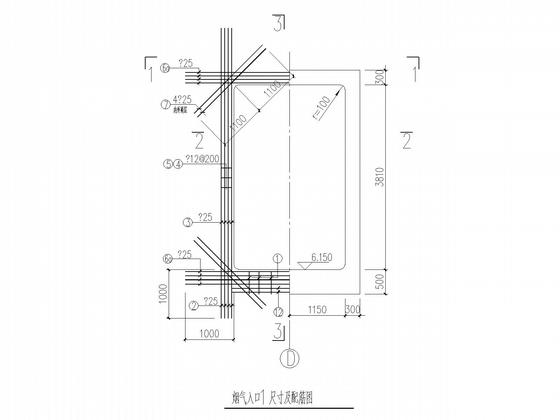

烟气入口尺寸及配筋图

烟气入口尺寸及配筋图

信号平台布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 烟囱施工图纸 - 1
    烟囱施工图纸 - 1
  • 烟囱施工图纸 - 2
    烟囱施工图纸 - 2
  • 烟囱施工图纸 - 3
    烟囱施工图纸 - 3
  • 烟囱施工图纸 - 4
    烟囱施工图纸 - 4
  • 烟囱施工图纸 - 5
    烟囱施工图纸 - 5
  • 烟囱施工图纸 - 6
    烟囱施工图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
