240米高套筒烟囱结构CAD施工图纸(桩基础甲级设计院)(钢筋混凝土)

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢筋混凝土结构,钢结构
  • 钢结构:门式刚架
  • 特种结构:烟囱
  • 基础形式 :桩基础
  • 结构安全等级:一级
  • 抗震设防烈度:7度抗震
  • 风压:1.05kN/平方米
  • 参考图纸:21张
  • 设计年代:近代

附件详情

该项目设1支烟囱,地基采用桩基,烟囱总高度240m,采用钢内筒,钢筋混凝土外筒的套筒式烟囱。内筒出口内径6.5m,外筒出口内直径9.7m。
该资料包含:烟囱外筒总说明,烟囱内筒总说明,烟囱筒身布置图,外侧竖向钢筋,内侧竖向钢筋,外筒环向配筋图,烟囱顶部构造详图,牛腿配筋图,外筒烟道口埋件图,钢平台,直爬梯布置图,避雷针布置示意图,烟囱钢平台 节点详图 ,烟囱制晃点详图,烟囱钢内筒,钢内筒保温布置,烟道接口详图,隔烟墙布置图,粉尘,(流量)及测试检测开孔图等
共21张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

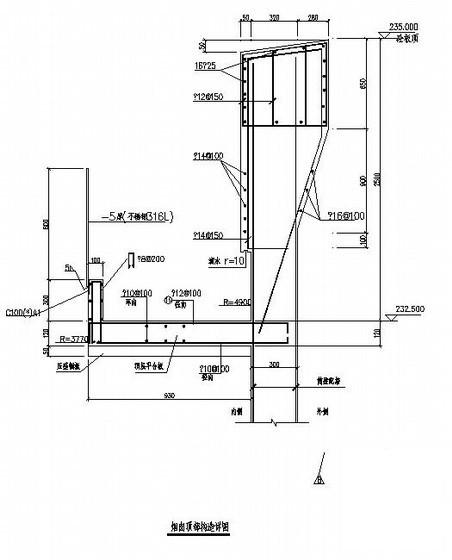

  • 240米高套筒烟囱结构CAD施工图纸(桩基础甲级设计院)(钢筋混凝土) - 1
    第 1 张图

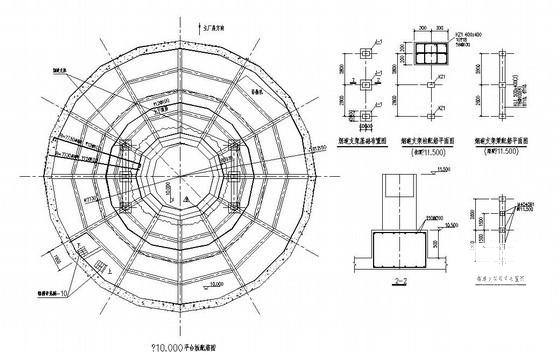

  • 240米高套筒烟囱结构CAD施工图纸(桩基础甲级设计院)(钢筋混凝土) - 2
    第 2 张图

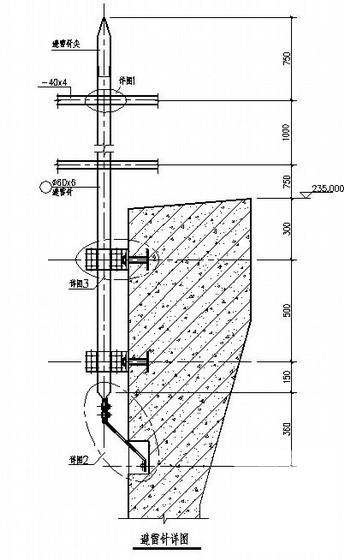

  • 240米高套筒烟囱结构CAD施工图纸(桩基础甲级设计院)(钢筋混凝土) - 3
    第 3 张图

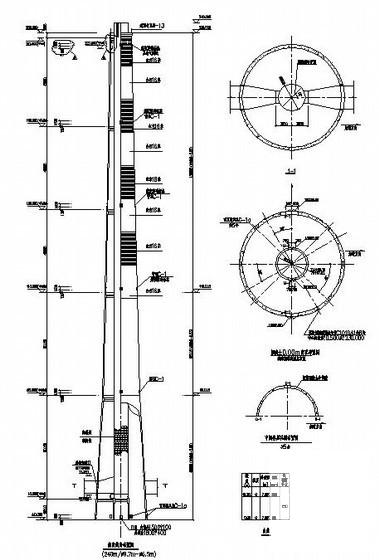

  • 240米高套筒烟囱结构CAD施工图纸(桩基础甲级设计院)(钢筋混凝土) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
