240米套筒烟囱结构设计施工图纸

  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构,钢结构
  • 钢结构:其他结构
  • 特种结构:烟囱
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 参考图纸:12张
  • 设计年代:近代

附件详情

某240米套筒烟囱结构设计图
该资料为:某240米套筒烟囱结构设计图
该资料包含:
烟囱基础、烟囱结构布置图、烟囱筒身配筋图、烟囱孔洞口加强筋详图、钢平台结构布置、 节点详图 、钢内烟道布置图、环梯施工图、烟囱爬梯施工图、避雷针布置及制作详图、密闭门详图共12张图纸。

图纸打开字体选用 “仿宋体”。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

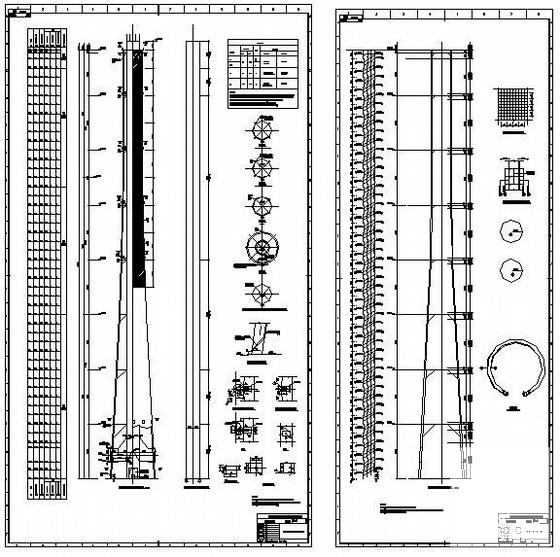

  • 烟囱结构施工图 - 1
    烟囱结构施工图 - 1

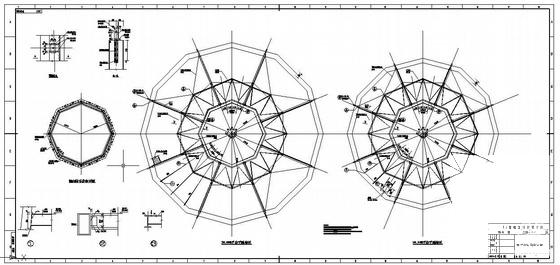

  • 烟囱结构施工图 - 2
    烟囱结构施工图 - 2

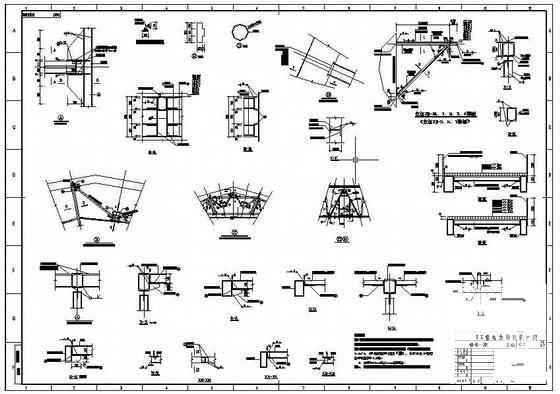

  • 烟囱结构施工图 - 3
    烟囱结构施工图 - 3

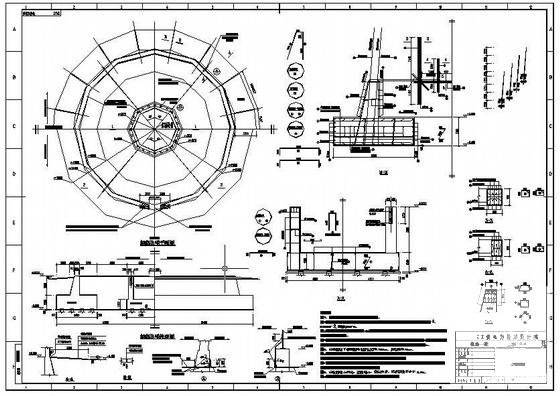

  • 烟囱结构施工图 - 4
    烟囱结构施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
