6层重点实验学校给排水CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:20张
  • 地下室用途:车库
  • 生活供水设计:生活给水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式:市政供水
  • 排水技术:重力排水
  • 消火栓用水量室外(L/S):25
  • 消火栓用水量室内(L/S):10
  • 大样节点:卫生间

附件详情

  • 地下车库给排水及消防平面图
  • 一层给排水平面
  • 二层给排水平面
  • 三、四层给排水平面
  • 五层给排水平面
  • 六层给排水平面图
  • 屋顶给排水平面图
  • 卫生间放大平面图
  • 排水系统图

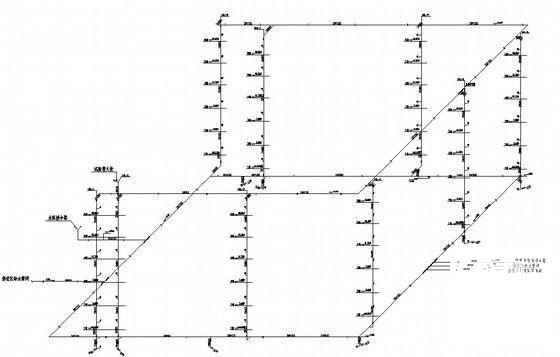

  • 废水及给水系统图
  • 消火栓系统图

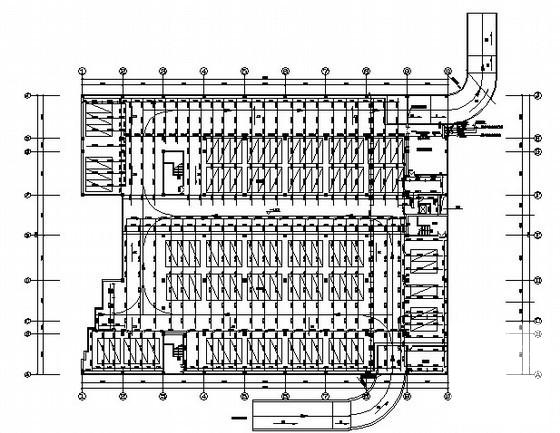

  • 地下车库自动喷淋系统平面图
  • 地下车库自动喷淋系统、潜水排污泵系统图及主要材料表

附件详情

该资料为某重点实验学校给排水施工图纸。项目包括一栋办公楼和一栋教学实验中心,办公楼为4层建筑,教学实验中心地下一层地上6层,地下为车库。
设计范围:生活给水系统(该项目生活给水直接由校区管网水压直接供给)、消火栓给水系统(该项目室外消防用水量为25l/s,室内消防用水量为10l/s)、自动喷水灭火系统、排水系统。
共20张图。

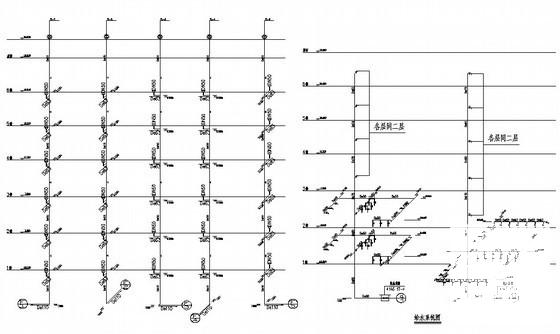

废水、给水系统图

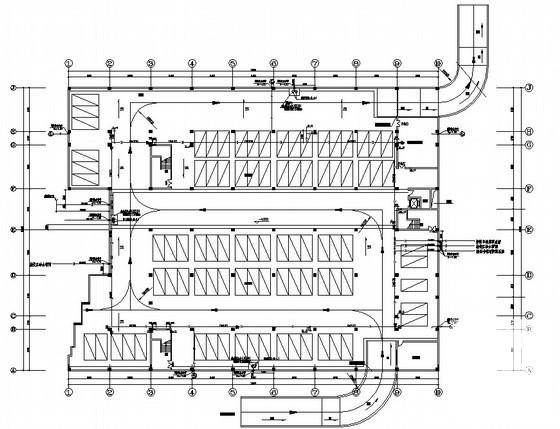

地下车库给排水及消防平面图

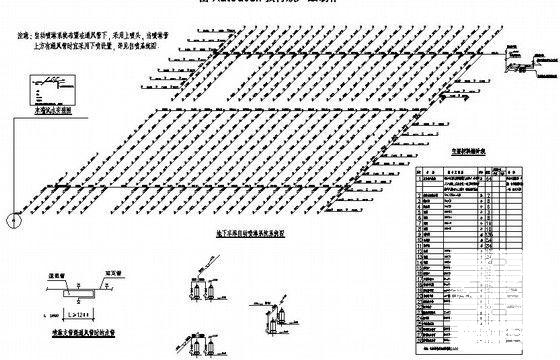

地下车库自动喷淋系统系统图

消火栓系统图

排水系统图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 6层重点实验学校给排水CAD施工图纸 - 1
    第 1 张图
  • 6层重点实验学校给排水CAD施工图纸 - 2
    第 2 张图
  • 6层重点实验学校给排水CAD施工图纸 - 3
    第 3 张图
  • 6层重点实验学校给排水CAD施工图纸 - 4
    第 4 张图
  • 6层重点实验学校给排水CAD施工图纸 - 5
    第 5 张图
  • 6层重点实验学校给排水CAD施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
