6层重点实验学校给排水CAD施工图纸

资料简介
赚取积分

设计说明：有
建筑类别：教育
建筑高度：多层建筑
地上层数：6层
地下层数：1层
图纸设计深度：施工图
参考图纸：20张
地下室用途：车库
生活供水设计：生活给水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
供水方式：市政供水
排水技术：重力排水
消火栓用水量室外(L/S)：25
消火栓用水量室内(L/S)：10
大样节点：卫生间

附件详情

地下车库给排水及消防平面图
一层给排水平面
二层给排水平面
三、四层给排水平面
五层给排水平面
六层给排水平面图
屋顶给排水平面图
卫生间放大平面图
排水系统图
废水及给水系统图
消火栓系统图
地下车库自动喷淋系统平面图
地下车库自动喷淋系统、潜水排污泵系统图及主要材料表

附件详情

该资料为某重点实验学校给排水施工图纸。项目包括一栋办公楼和一栋教学实验中心，办公楼为4层建筑，教学实验中心地下一层地上6层，地下为车库。
设计范围：生活给水系统（该项目生活给水直接由校区管网水压直接供给）、消火栓给水系统（该项目室外消防用水量为25l/s,室内消防用水量为10l/s）、自动喷水灭火系统、排水系统。
共20张图。

废水、给水系统图

地下车库给排水及消防平面图

地下车库自动喷淋系统系统图

消火栓系统图

排水系统图

以下是附件的其中一部分截图，共3张，您也可以搜索更多您想要的资源

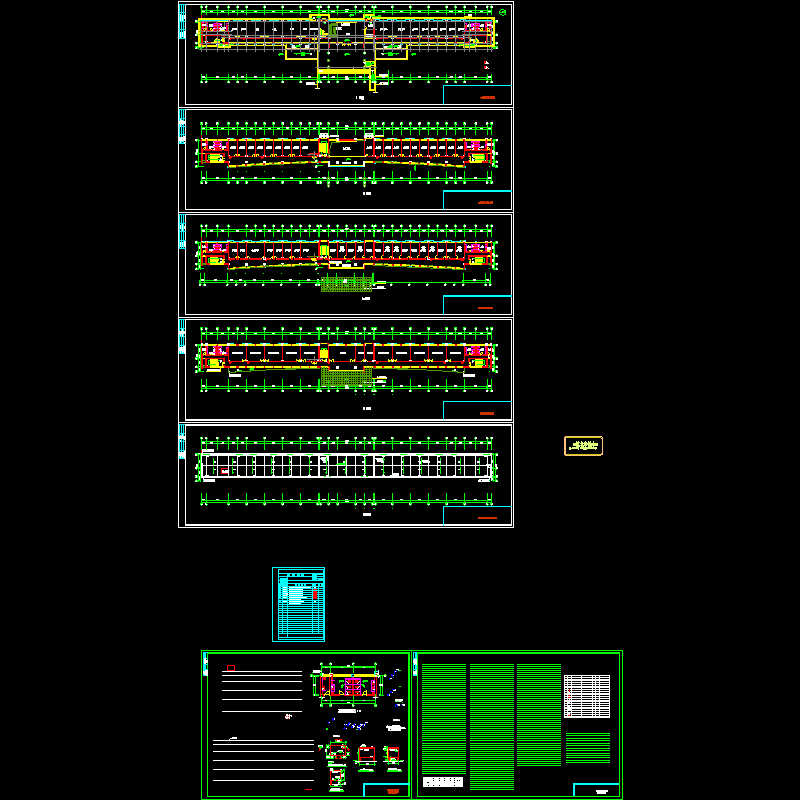

办公楼4.12.dwg

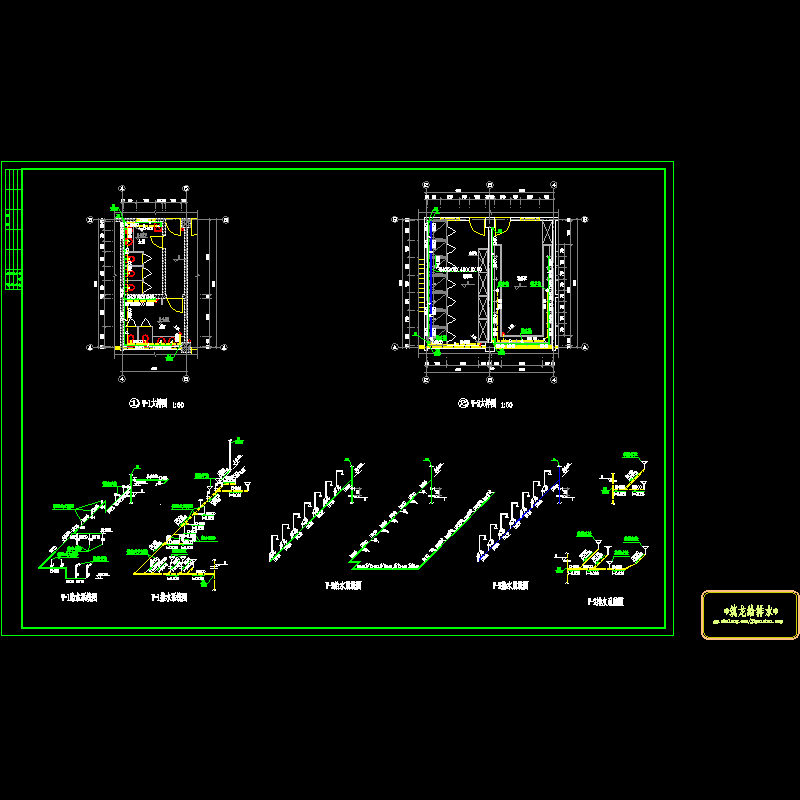

办公楼卫生间大样_t3.dwg
教学实验中心.dwg

以上是部分截图，请下载附件后查看完整高清内容

发布时间：2023-12-28
评论次数：0

浏览次数：0
文件大小：2.35 MB

收藏次数：0
文件名称：附件-995866957886668758.rar
