4层艺术中心建筑给排水CAD施工图纸

搜索更多资源
  • 附件设计说明：有
  • 建筑类别：教育,文化
  • 建筑高度类型：多层建筑
  • 建筑设计结构形式：其他结构
  • 建筑设计面积：7000平方米
  • 建筑地上层数：4层
  • 建筑地下层数：1层
  • 图纸设计深度：施工图
  • 参考图纸：21张
  • 设计年代：近代
  • 地下室用途：车库
  • 生活供水设计：生活给水系统
  • 排水设计：污水系统,废水系统,雨水系统
  • 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水设备：水泵站,水池
  • 供水方式：市政供水
  • 供水分区：无
  • 排水体制：污废合流,雨污分流
  • 排水技术：重力排水
  • 火灾危险等级：中危险级Ⅰ级
  • 消火栓用水量室外(L/S)：30
  • 消火栓用水量室内(L/S)：15
  • 大样节点：泵房,卫生间
  • 项目所在地：湖南

附件详情

  • 资料目录
  • 设计说明
  • 负一层给排水平面图
  • 一层给排水平面图
  • 二层给排水平面图
  • 11.400层给排水平面图
  • 负一层消防给水平面图
  • 一层消防给水平面图
  • 二层消防给水平面图
  • 三层消防给水平面图
  • 11.400层消防给水平面图
  • 卫生间给水平面图
  • 卫生间排水平面图
  • 给水系统图
  • 排水系统图
  • 消火栓给水系统图
  • 负一层喷淋系统图
  • 一层喷淋系统图
  • 二、三层喷淋系统图
  • 11.400层喷淋系统图
  • 泵房及水池平剖面图

附件详情

该项目位于湖南，是一学校艺术中心项目，其中建筑面积为7000平米，建筑高度为27米，地上四层，半地下车库一层，属于大空间民用建筑，建筑耐火等级为二级；
设计范围：该项目设有给水系统、排水系统、灭火器配置、消火栓系统、自动喷淋灭火系统
，共计21张图纸；

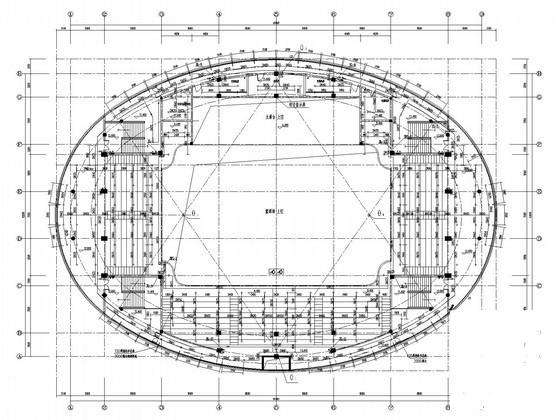

一层消防给水平面图

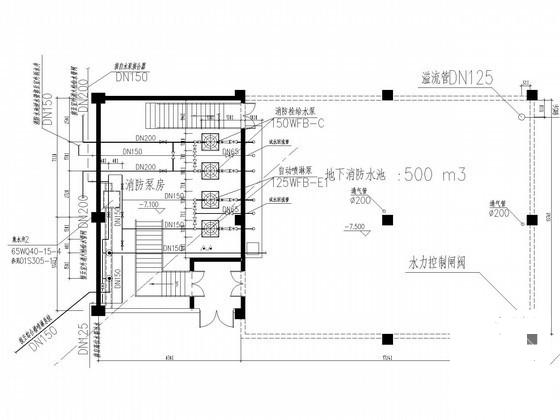

泵房平面图

卫生间给排水系统

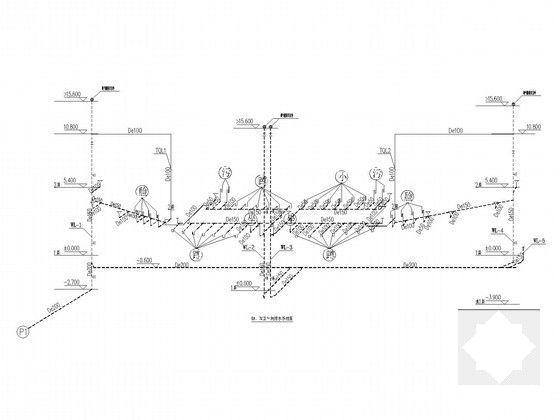

卫生间排水系统图

消火栓给水系统

负一层喷淋系统图

以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
  • 4层艺术中心建筑给排水CAD施工图纸 - 1
    第 1 张图
  • 4层艺术中心建筑给排水CAD施工图纸 - 2
    第 2 张图
  • 4层艺术中心建筑给排水CAD施工图纸 - 3
    第 3 张图
  • 4层艺术中心建筑给排水CAD施工图纸 - 4
    第 4 张图
  • 4层艺术中心建筑给排水CAD施工图纸 - 5
    第 5 张图
  • 4层艺术中心建筑给排水CAD施工图纸 - 6
    第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
