3层框架结构艺术中心结构施工大样图
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 参考图纸：15张
- 设计年代：近代
附件详情
该项目为山东某小学的艺术中心，建筑设计结构形式为框架结构，本基础采用的是独立基础。

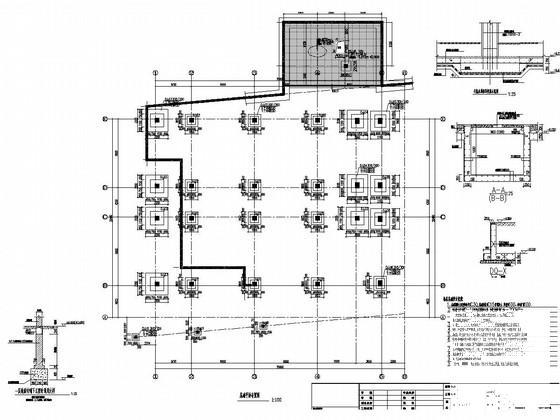

该资料包含：基础平面布置图、柱
平面布置图
、框架柱钢筋表、梁配筋图、板配筋图、大样图等共15张图纸。

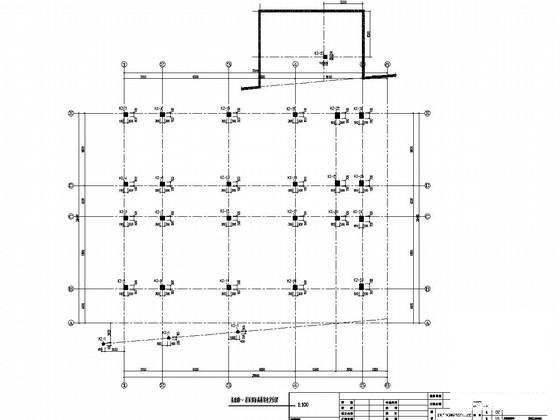

基础顶~屋面顶标高框架柱定位图

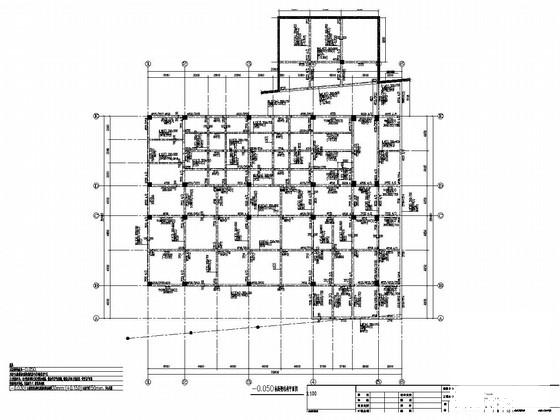

-0.050标高梁结构平面图

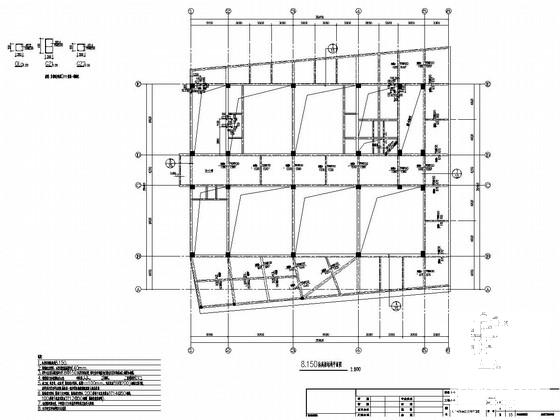

8.150标高板结构平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-03
- 评论次数：0
- 浏览次数：0
- 文件大小：1.25 MB
- 收藏次数：0
-
文件名称：
附件-995888588078508658658.rar
