4层教学楼建筑给排水CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:10张
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 供水方式:市政供水
  • 供水分区:无
  • 排水体制:污废合流,雨污分流
  • 火灾危险等级:轻危险级
  • 消火栓用水量室外(L/S):25
  • 消火栓用水量室内(L/S):15
  • 大样节点:厨房,卫生间,洗衣房

附件详情

  • 资料目录
  • 给排水设计说明.材料表
  • 一层生活给排水平面图
  • 一消防给水平面图
  • 二层给排水平面图
  • 三层给排水平面图
  • 各卫生间给排水大样图
  • 洗衣房、厨房、餐厅给排水大样图
  • 生活给排水系统原理图
  • 消防给水系统原理图
  • 消防给水总平面图

附件详情

项目概要:该项目是一教学楼建筑给排水项目,建筑层数为四层,建筑高度为14.4米;耐火等
级为二级;
设计范围包括给水系统、排水系统、雨水系统、 消防系统 以及灭火器配置;
共计10张图纸;

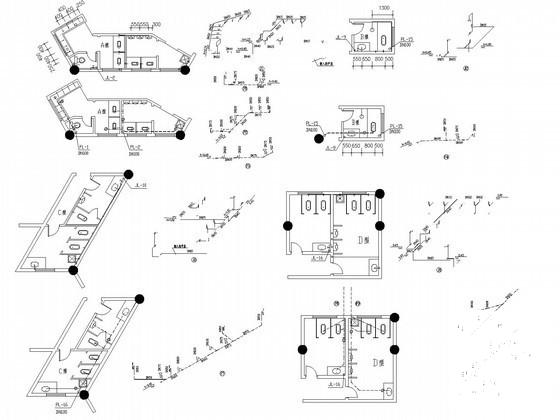

卫生间给排水大样图

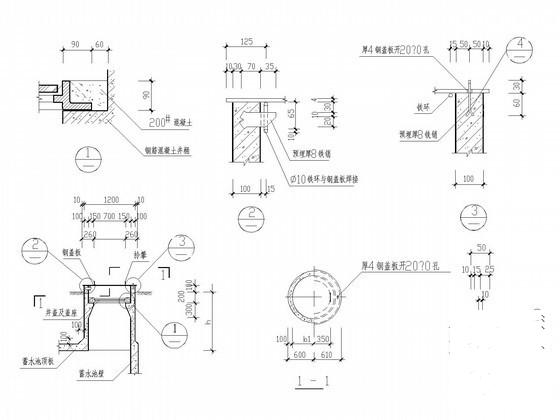

消防车取水口的设置详图

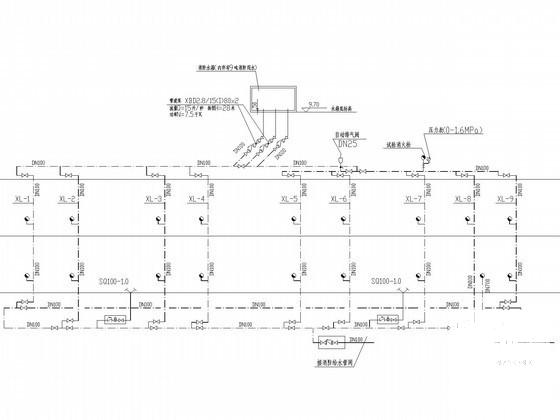

消防给水系统原理图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 4层教学楼建筑给排水CAD施工图纸 - 1
    第 1 张图
  • 4层教学楼建筑给排水CAD施工图纸 - 2
    第 2 张图
  • 4层教学楼建筑给排水CAD施工图纸 - 3
    第 3 张图
  • 4层教学楼建筑给排水CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
