6层教学楼给排水图纸

附件详情

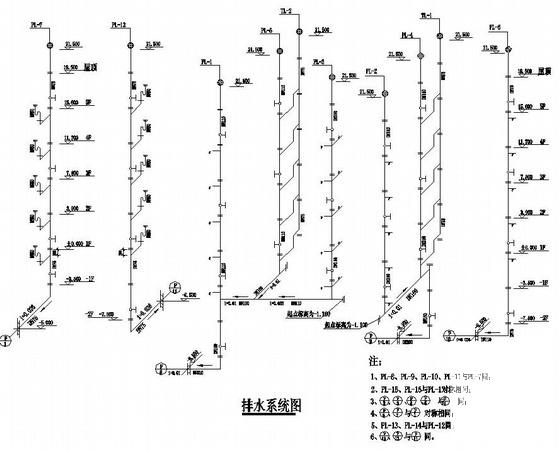

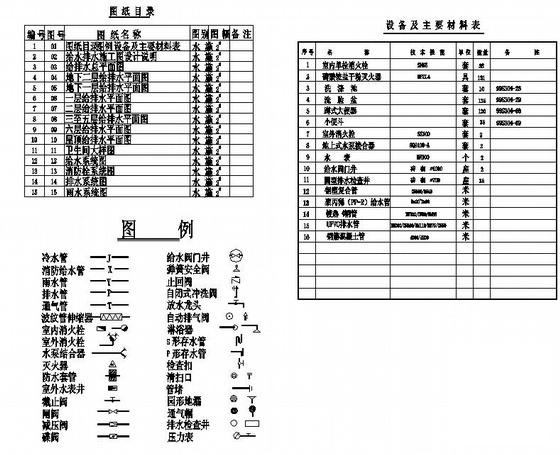

一、设计依据
1、《建筑给水排水设计规范》（GB50015-2003）；
2、《 建筑设计防火 规范》（GBJ 16-87 版）；
3、《建筑灭火器配置设计规范》（GBJ140-90）；
4、《中小学校建筑设计规范》（GBJ99-86）；
5、《汽车库、修车库、停车场设计防火规范》（GB50067-97）；
6、《建筑排水硬聚氯乙稀管道工程技术规程》 （CJJ/T29-98）；
7、现行国家相关规范、甲方提供设计资料和其他专业提供资料。
二、设计范围
该项目设计内容包括本建筑红线内的室内外给水，排水，雨水，消火栓系统以及灭火器设置等。
三、项目概要该项目地上六层，地下两层，建筑高度为 23.40m ，总建筑面积约为 1.1万m ，建筑耐
火等级为二级。地上部分主要为教室和办公室，共有教室50间，办公室9间；地下部分主要为自
行车库和汽车库，汽车库停车位为8辆。
四、给水系统
1、水源：生活给水由校给水管网直接供给。生活用水与消防用水共用一管网，均采用常高压供水系统。室外供水管网水压范围 0.40~0.45MPa，可以满足本建筑生活用水和消防供水要求。

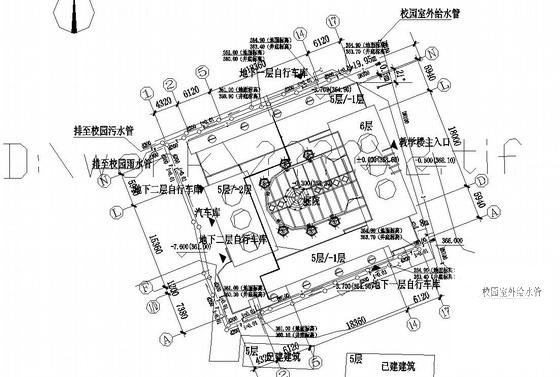

2、从教学楼主入口左右两侧各引一根DN100的给水管向本建筑供水（参见给排水总平面图）。给水管道埋深若图中未注明时可按下述原则施工到阀门井，表井处为地面以下1.20米；室外管段为地面以下0.80米。

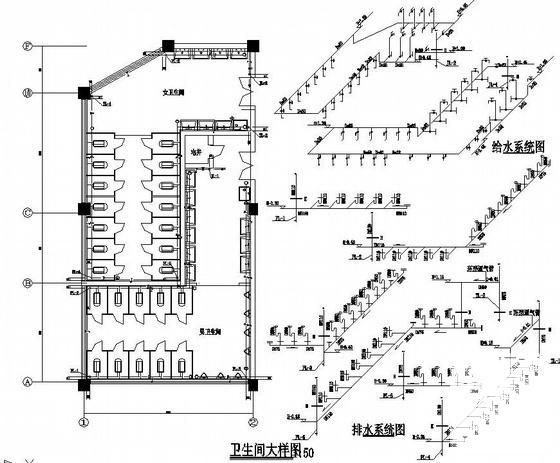

3、给水方式：室内给水采用管网直供，下行上给式。
出图日1月。
