南方24层科技大学教学楼给排水CAD图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：文化
建筑高度类型：高层建筑
建筑地上层数：24层
建筑地下层数：2层
图纸设计深度：深化设计图
设计年代：近代
地下室用途：人防,车库,设备用房
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
供水设备：水泵站
供水方式：市政供水
供水分区：四区
排水体制：雨污分流
排水技术：重力排水
雨水重现期：50年
大样节点：卫生间
项目所在地：广东

附件详情

给排水平面图
自动喷淋平面图
给水系统原理图
室内消火栓系统原理图
自动喷淋系统原理图
污水系统原理图
雨水系统原理图
屋面虹吸雨水系统图
卫生间给排水大样图

附件详情

该附件为南方某科技大学给排水图纸，项目分为三期建设，含地下建筑二层，主要为人防、车库及设备用房；地上部分为工业研发、办公及商业；建筑等级为一级；建筑类别为一类高层；耐火等级为一级。
设计范围：水系统；空调补水系统；室内、外消火栓给水灭火系统；自动喷水生活给水系统；热灭火系统；生活污、废水排水系统；雨水排水系统。

自动喷淋系统原理图

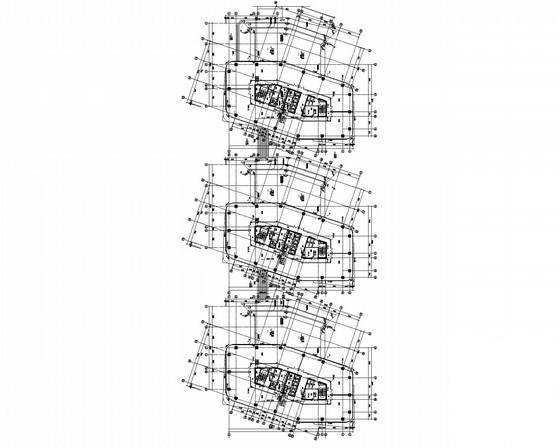

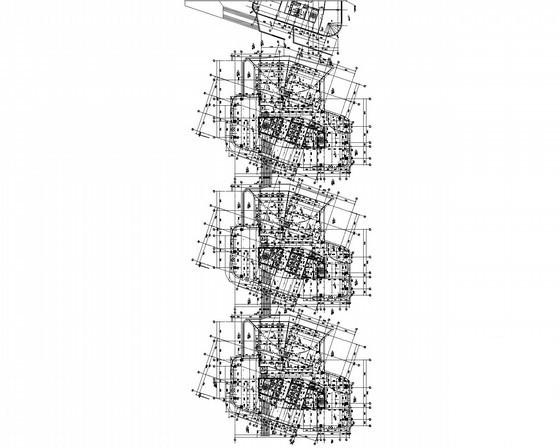

自动喷淋平面图

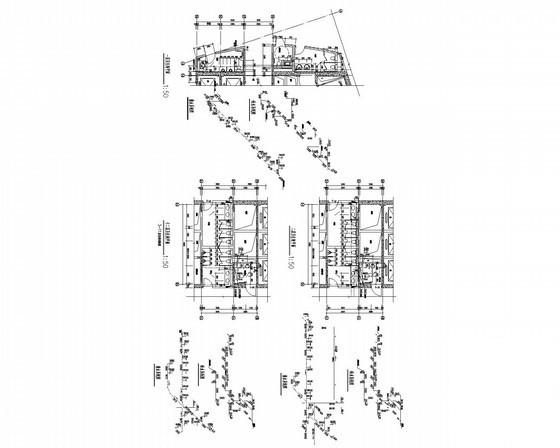

卫生间平面及排水系统图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
