南方32层住宅楼给排水CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:住宅建筑
  • 建筑层数:高层建筑
  • 建筑设计面积:25000平方米
  • 建筑高度:99m
  • 地上楼层:32层
  • 地下楼层:2层
  • 设计阶段:施工图设计
  • 供水方式:高位水箱
  • 供水分区:三区
  • 污废水排水体制:分流
  • 设计内容:给水系统, 污水排水系统, 废水排水系统, 雨水排水系统, 消火栓系统, 喷淋系统
  • 地下室:车库
  • 参考图纸:20-50张
  • 设计年代:近代

附件详情

南方某高级住宅,一层为架空层,局部为物业管理用房和弱电机房,二层及二层以上为普通住宅。建筑层数:地上三十二层,地下二层(详见地下室部分设计图纸)。建筑高度约99米。防火设计建筑分类一类高层;建筑物耐火等级:一级。建筑总面积为约25000平方米。包括设计内容:给水系统;污废水排水系统;雨水排水系统;消火栓系统;建筑灭火器设置等施工图设计。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

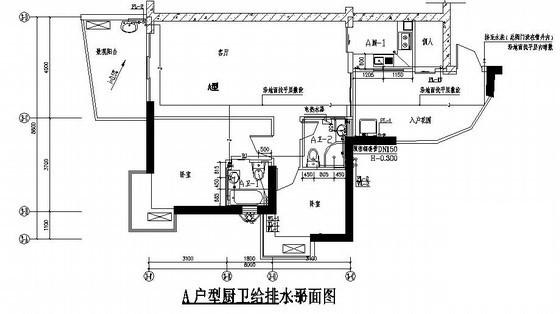

  • 南方32层住宅楼给排水CAD施工图纸 - 1
    第 1 张图

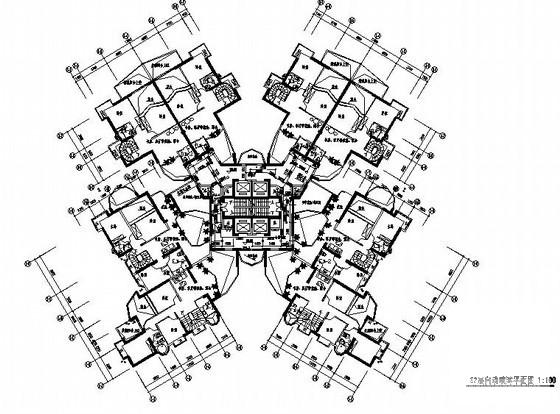

  • 南方32层住宅楼给排水CAD施工图纸 - 2
    第 2 张图

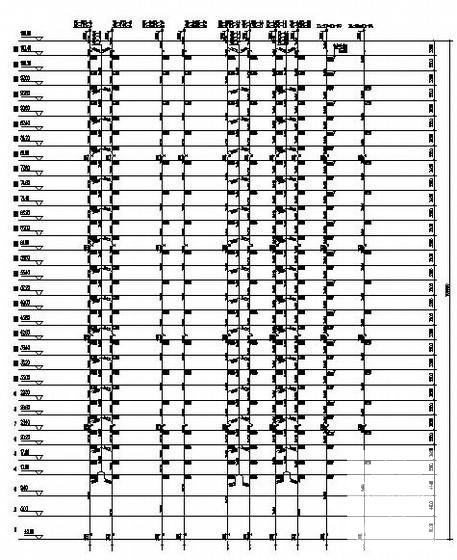

  • 南方32层住宅楼给排水CAD施工图纸 - 3
    第 3 张图

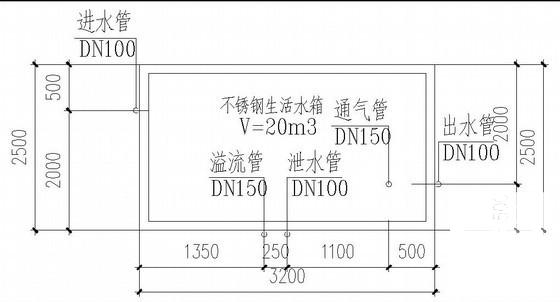

  • 南方32层住宅楼给排水CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
