南方19层综合楼给排水施工大样图

  • 设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 地上层数:19层
  • 地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:38张
  • 地下室用途:车库,设备用房
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式:市政供水
  • 供水分区:三区
  • 排水体制:污废合流
  • 排水技术:重力排水
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 大样节点:水箱,泵房

附件详情

  • 地下二层人防战时给排水平面图
  • 屋顶给排水平面图
  • 屋面给排水平面图
  • 一层商场给排水平面图
  • 二层商场给排水平面图
  • 三层商场给排水平面图
  • 四层架空给排水平面图
  • 五层住宅给排水平面图
  • 六~十七层住宅给排水平面图
  • 十八层住宅给排水平面图
  • 十九层住宅给排水平面图
  • 地下一层给排水平面图
  • 地下二层给排水平面图
  • 地下一层喷淋平面图
  • 地下二层喷淋平面图
  • 一层商场喷淋平面图
  • 二、三层商场喷淋平面图
  • 喷淋系统泵房系统图
  • 消防系统 泵房系统图
  • 给水系统泵房系统图
  • 地下室消防水池、水泵房大样图
  • 地下室生活水池、水泵房大样图
  • 地下室消防水池、水泵房套管图
  • 地下室生活水池、水泵房套管图
  • 1#水箱给排水平面图
  • 1#水箱预留套管平面图
  • 2#水箱给排水平面图
  • 2#水箱预留套管平面图
  • 染毒水池排水系统图
  • 洗消给水系统图
  • 水箱补水管系统图
  • C、D、E栋雨水、空调排水原理图

附件详情

该附件为南方某高层综合楼给排水施工图。该建筑为地上19层,地下2层,地下室用做车库和设备用房。
设计范围:给水系统、排水系统、消防系统(室内消火栓系统、室外消火栓系统、湿式自动喷水灭火系统)。生活给水系统与消防给水系统完全独立,分开设置。分为三个区,1区为地下二层至四层;由市政水压直接供水;2区为五层至十二层;3区为十三至十九层。工程排水采用污废合流一同排入市政污水管网。室外消火栓用水量为30L/s,室内消火栓用水量为40L/s。
共38张图。

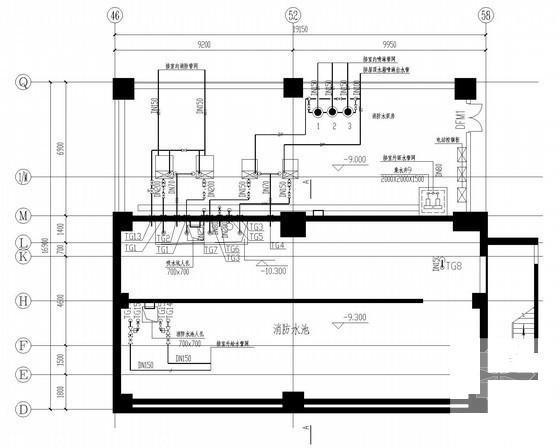

地下室消防水池、水泵房大样图

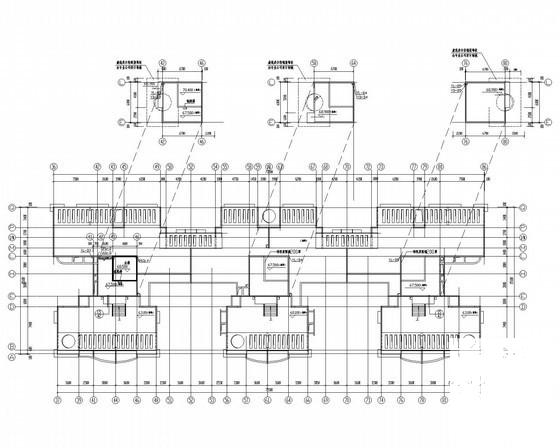

屋顶给排水平面图

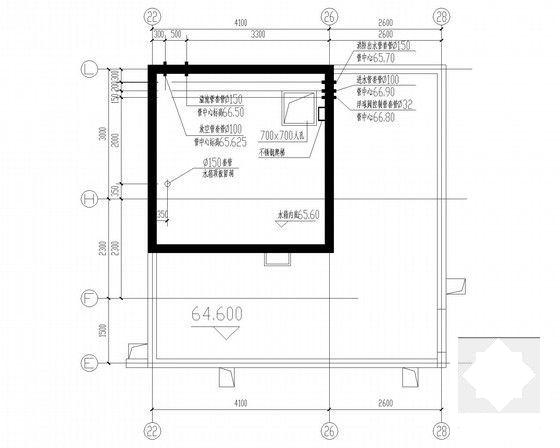

水箱预留套管平面图.

喷淋系统泵房系统图

消火栓原理图
