23751平米地上9层教学楼给排水施工图纸

  • 设计详细说明:有
  • 建筑类别:教育
  • 建筑高度类型:高层建筑
  • 建筑设计面积:23751.28平方米
  • 建筑地上层数:9层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:21张
  • 设计年代:近代
  • 地下室用途:车库
  • 生活供水设计:生活给水系统
  • 排水设计:雨水系统,消防排水
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,气体灭火系统,灭火器配置系统
  • 供水设备:水泵站
  • 供水方式:市政供水
  • 供水分区:两区
  • 排水体制:污废合流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅰ级,中危险级Ⅱ级
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):20
  • 特殊系统:气体消防
  • 大样节点:水箱,泵房,气体灭火,卫生间
  • 项目所在地:四川

附件详情

  • 给排水设计说明
  • 图例
  • 给水系统原理图
  • 排水系统原理图
  • 消火栓系统图
  • 自喷系统原理图
  • 地下室给排水及消火栓平面图
  • 雨水排水系统原理图
  • 地下室自喷平面图
  • 闷顶给排水消防平面图
  • 屋顶给排水消防平面图
  • 首层给排水消防平面图
  • 卫生间给排水平面详图
  • 卫生间给排水系统图
  • 生活水泵房详图
  • 屋顶消防水箱间详图
  • 七氟丙烷气体灭火系统图

附件详情

本稿件为教学楼给排水施工图,建筑面积为23751.28平方米。设计范围包括:
建筑给水系统、排水系统、室内消火栓系统、自动喷水灭火系统、雨水系统、灭火器配置等,内容详细,内容较完整。

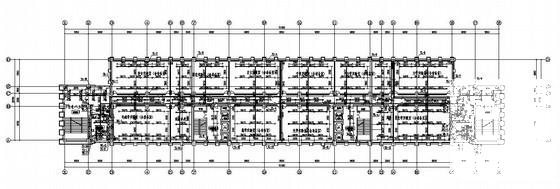

地下室自喷平面图

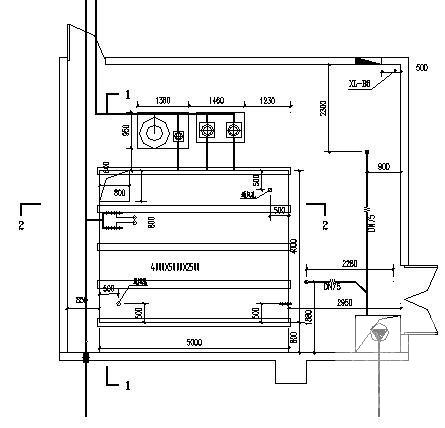

给水机房 平面布置图

自喷系统原理图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 教学楼给排水图纸 - 1
    教学楼给排水图纸 - 1
  • 教学楼给排水图纸 - 2
    教学楼给排水图纸 - 2
  • 教学楼给排水图纸 - 3
    教学楼给排水图纸 - 3
  • 教学楼给排水图纸 - 4
    教学楼给排水图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
