5层教学楼给排水CAD施工图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：教育
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：18098平方米
建筑地上层数：5层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：39张
设计年代：近代
地下室用途：人防,车库
生活供水设计：生活给水系统
排水设计：污水系统,雨水系统
消防设计：室内消火栓系统,喷淋系统
供水设备：水泵站
供水方式：市政供水,变频供水,分区供水
供水分区：两区
排水体制：污废合流
排水技术：重力排水
火灾危险等级：中危险级Ⅱ级
消火栓用水量室外(L/S)：20
消火栓用水量室内(L/S)：15
大样节点：卫生间
项目所在地：上海

附件详情

给排水设计施工说明及图例
给水总平面图
排水总平面图
给排水平面图
地下一层喷淋平面图
底层喷淋平面图
二层喷淋平面图
卫生间详图
给水系统图
消火栓系统图
喷淋系统图
人防给排水系统图及说明
主要设备及材料表
排水系统图

附件详情

该附件为多层教学楼给排水施工图纸，共39张。该项目位于上海，地上建筑面积14792平方米，总建筑面积18098平方米。
建筑高度：不超过24m。
建筑层数：地下一层，地上五层。
建筑分类：属多层公共建筑。
人防：平时为地下汽车库，战时为六级二等人员掩蔽体。
设计范围：红线以内的给水排水、消防等管道系统、建筑灭火器布置及小型给水排水构筑物。

喷淋平面图

给水系统图

消火栓系统图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

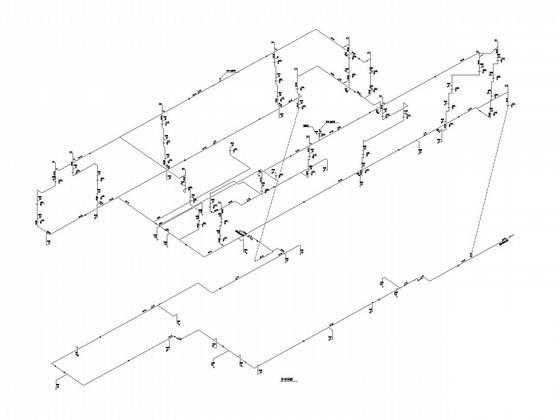

第 1 张图

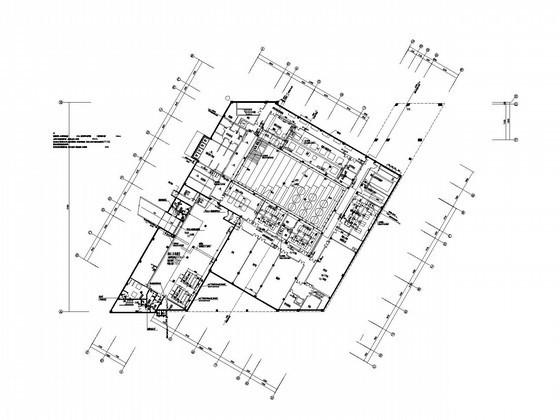

第 2 张图

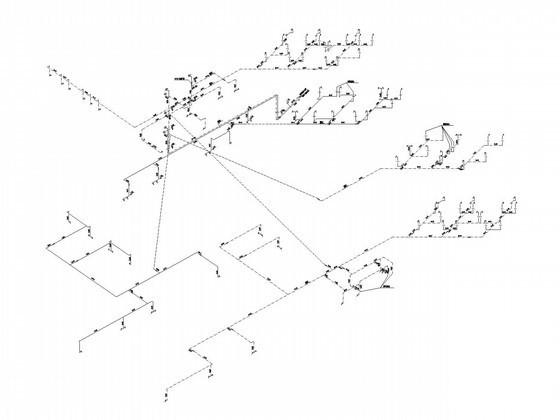

第 3 张图

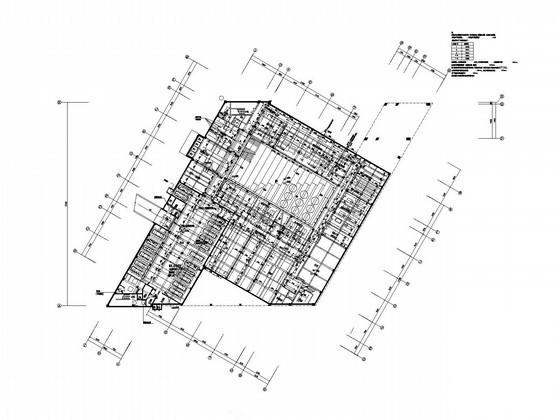

第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
