18层住宅楼给排水设计CAD施工图纸(女儿墙高度)

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:17张
  • 设计年代:近代
  • 地下室用途:车库
  • 生活供水设计:生活给水系统
  • 消防设计:室内消火栓系统,喷淋系统
  • 供水设备:高位水箱,水泵站,水池
  • 供水方式:市政供水,变频供水
  • 供水分区:三区
  • 排水体制:污废合流
  • 消火栓用水量室外(L/S):15
  • 消火栓用水量室内(L/S):10
  • 大样节点:水箱,水泵,泵房

附件详情

该项目地下1层,为自行车库。1~2层为商业网点,3~16层为住宅,共126户。建筑高度48.20m(女儿墙高度), 室内外高差0.30m。 层高:地下室2.9m,1层3.3m,2层3.0m,3~16层均为2.9m。建筑类别:二类。建筑防火等级:地下一级,地上二级。该资料包含给水、排水、热水、消防共17张,有计算书

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

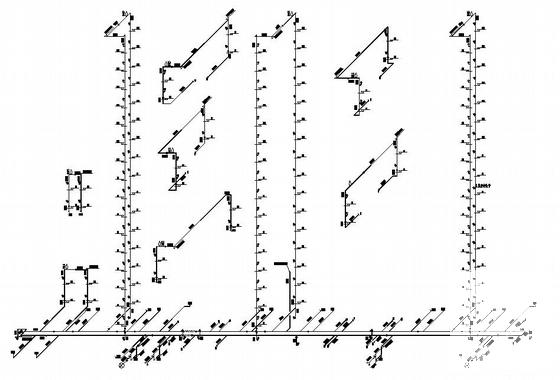

  • 18层住宅楼给排水设计CAD施工图纸(女儿墙高度) - 1
    第 1 张图

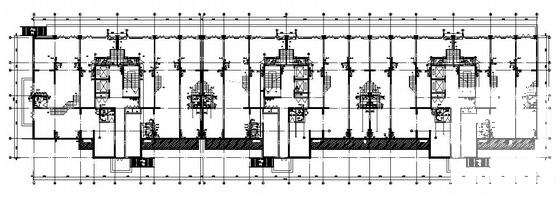

  • 18层住宅楼给排水设计CAD施工图纸(女儿墙高度) - 2
    第 2 张图

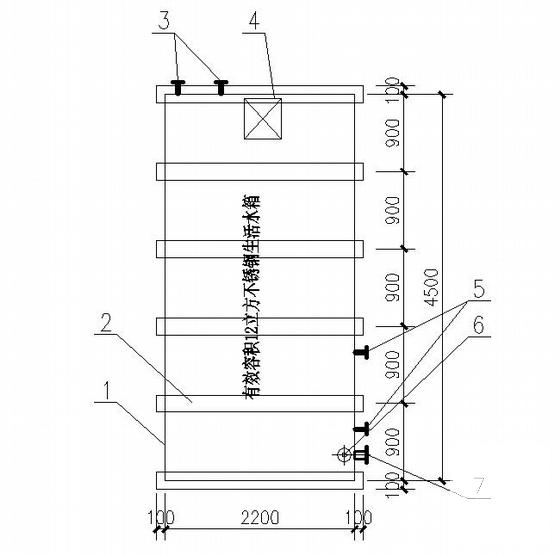

  • 18层住宅楼给排水设计CAD施工图纸(女儿墙高度) - 3
    第 3 张图

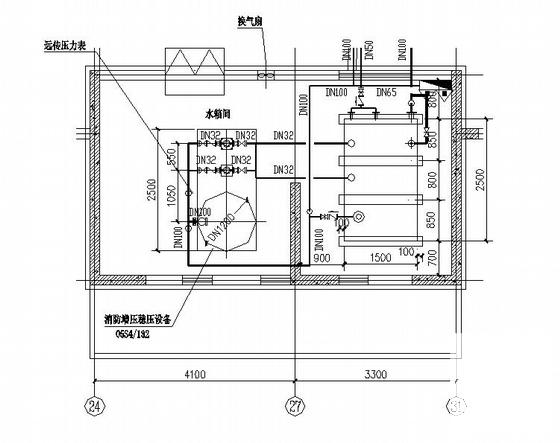

  • 18层住宅楼给排水设计CAD施工图纸(女儿墙高度) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
