4层休闲度假小区给排水CAD施工图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：住宅, 别墅, 教育
建筑高度类型：多层建筑
建筑地上层数：4层
图纸设计深度：施工图
参考图纸：94张
设计年代：近代
生活供水设计：生活给水系统
排水设计：污水系统, 废水系统
供水方式：市政供水
排水体制：雨污分流
排水技术：重力排水
火灾危险等级：中危险级Ⅰ级
项目所在地：重庆

附件详情

三层平面图
轴立面图
楼门窗表及门窗大样
楼厨房、卫生间、生活阳台放大平面图
楼斜屋面大样图
楼给排水施工图设计资料目录表
给排水设计总说明
主要设备器材表、图例、使用标准资料目录
标准层给水入户平面图、水井大样图
给排水系统原理图
给排水平面布置图

附件详情

资料介绍：该项目为某休闲度假小区工程，整个小区由31栋4层的花园洋房、9栋4层合院洋房、10栋3层双拼别墅、5栋2层三拼别墅、5栋2层观景别墅、5栋2层独院别墅、6栋4层小户型住宅、1栋幼儿园及1栋3层会所组成。

设计内容: 生活给水系统、生活污水系统、灭火系统。室外部分见给排水室外管网图。

，图纸共94张。

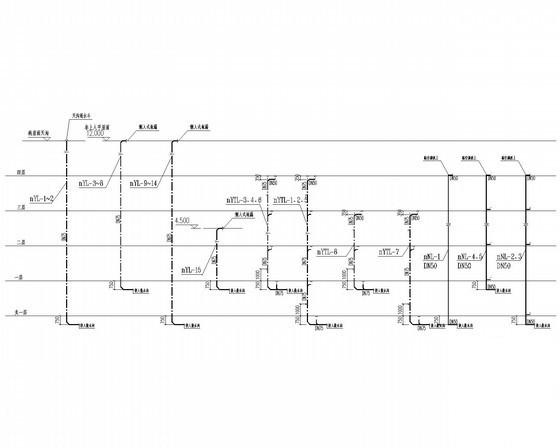

给排水系统展开示意图

给排水平面图

一层给排水平面图

标准层给水入户平面图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源

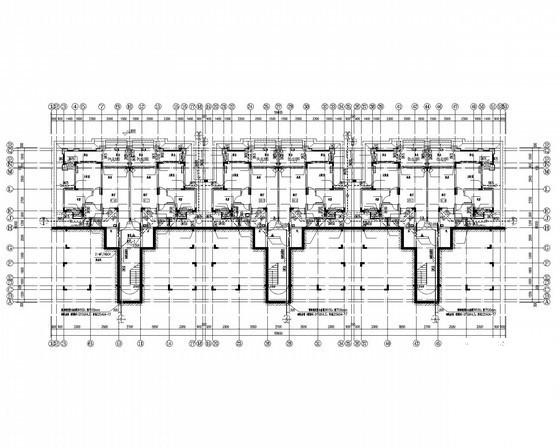

第 1 张图

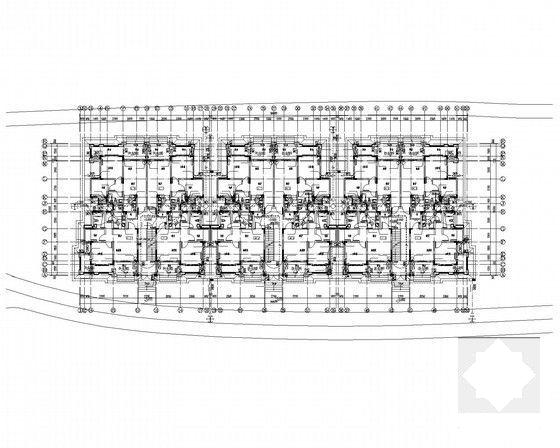

第 2 张图

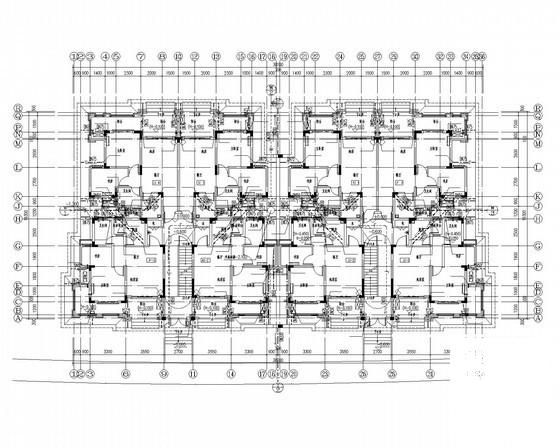

第 3 张图

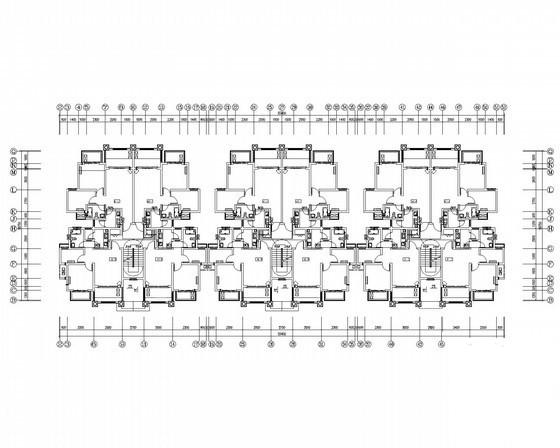

第 4 张图
第 5 张图

以上是部分截图，请下载附件后查看完整高清内容
