32层商住楼给排水CAD施工图纸(卫生间大样图)

  • 附件设计说明:有
  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积:42767.53平方米
  • 建筑地上层数:32层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:23张
  • 设计年代:近代
  • 地下室用途:车库
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 供水方式:市政供水
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 大样节点:水箱,卫生间
  • 项目所在地:江苏

附件详情

  • 卫生间大样图
  • 消防泵房大样图
  • 污水系统展开图
  • 雨水、废水、空调冷凝水系统展开图
  • 各层给排水及消火栓平面图

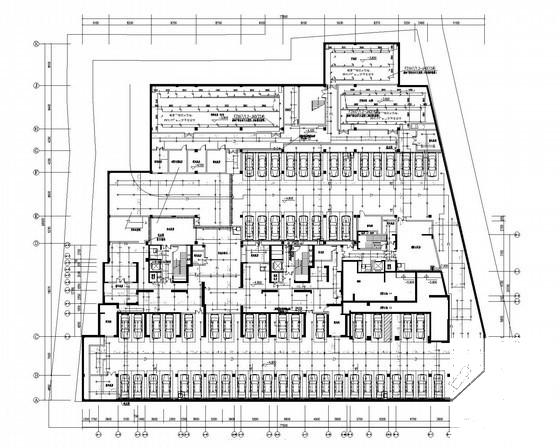

  • 地下一层~四层自动喷淋平面图

附件详情

项目概要:该项目为一类高层商住楼,总建筑面积42767.53m平方米。地下室一层,为汽车库、非机动车库、设备及管理用房;地上裙房四层,功能是商业,塔楼二十八层,为住宅。
设计内容:给水系统、消火栓系统、自动喷淋灭火系统、排水系统、气体灭火系统。
,共23张图。

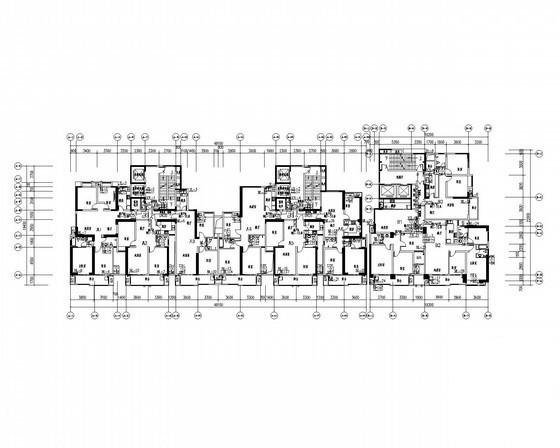

十七~三十二层给排水及消火栓平面图

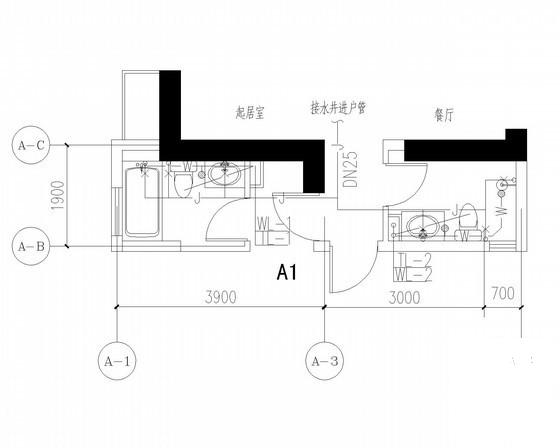

A1户型卫生间大样图

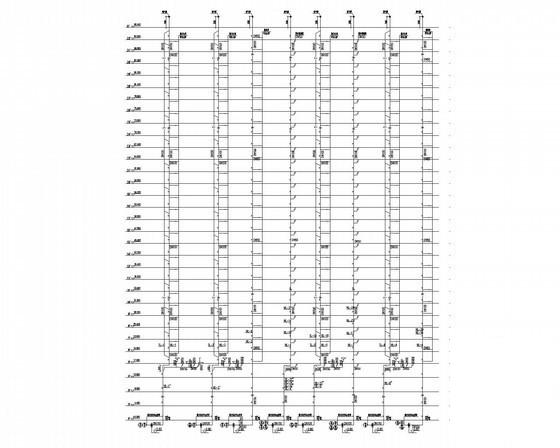

污水系统展开图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 32层商住楼给排水CAD施工图纸(卫生间大样图) - 1
    第 1 张图
  • 32层商住楼给排水CAD施工图纸(卫生间大样图) - 2
    第 2 张图
  • 32层商住楼给排水CAD施工图纸(卫生间大样图) - 3
    第 3 张图
  • 32层商住楼给排水CAD施工图纸(卫生间大样图) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
