31层剪力墙结构CAD施工图纸（建筑图纸）

附件详情

该项目是洛阳某高层商业住宅项目，地上31层，地下二层，总建筑设计面积：14402.88平方米，住宅面积：13372.35平方米，商业面积：1030.53平方米，一层北侧沿街为商业服务网点，南侧为住宅二~三十一层为单元式住宅，共122户，剪力墙结构，7度设防，筏板基础。

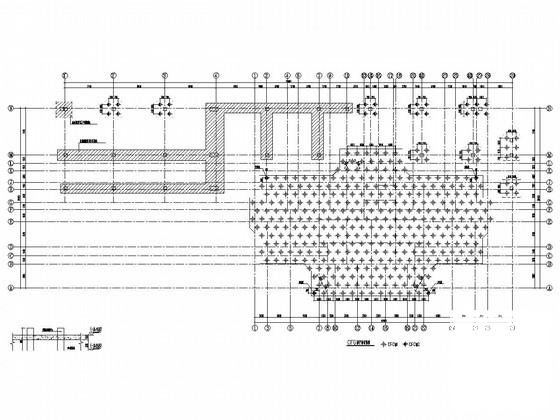

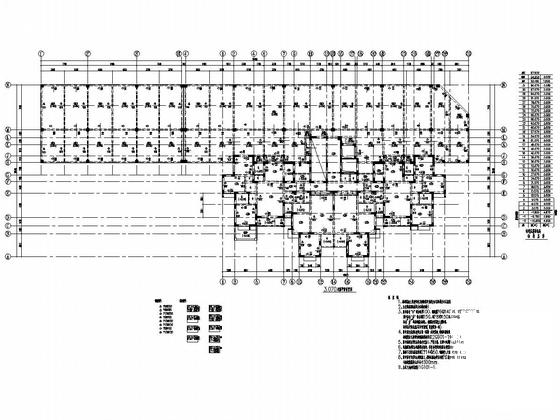

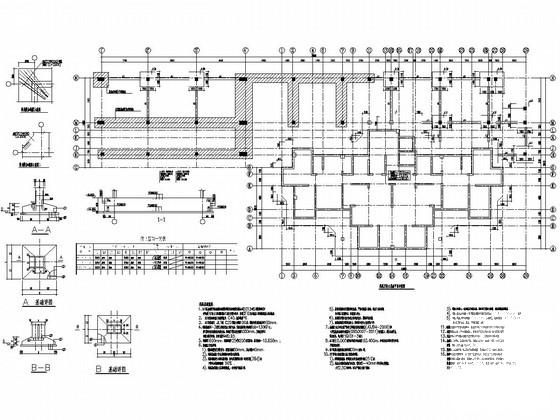

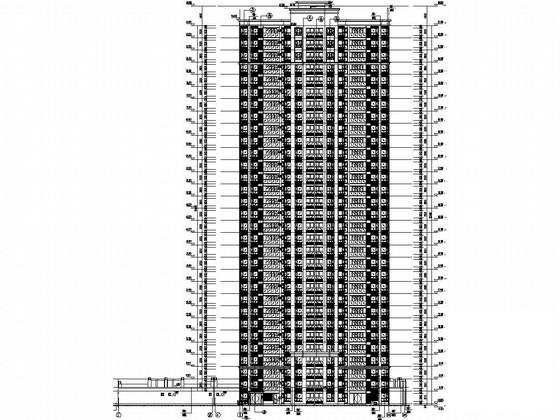

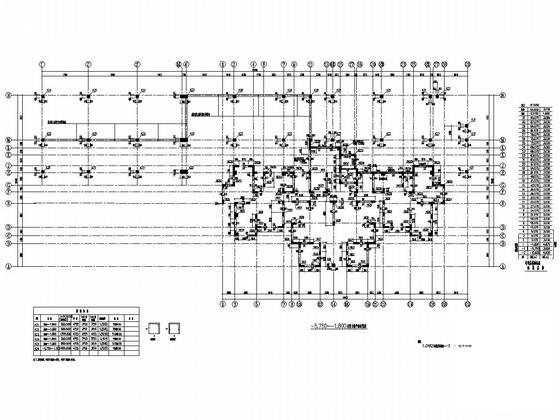

结构图纸： 结构设计说明 ，土挤密桩平面布置图，CFG桩平面布置图，筏板及独立基础平面布置图，剪力墙平面布置图，梁平面布置图，板 平面布置图 ， 楼梯详图 共计35张图；建筑图纸：建筑设计说明，室内外装修一览表，门窗立面分隔，核心筒放大平面，墙身节点放大图，平面立面剖面图等共计19张图。共计54张图。
分享投稿时间：近几年10月。
