12层框架结构职教中心公寓楼结构施工图纸(建筑施工图纸)

  • 建筑类别:教育
  • 建筑高度类型:高层建筑
  • 建筑地上层数:12层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础, 桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.25kN/平方米
  • 地下室功能:车库
  • 参考图纸:46张
  • 设计年代:近代

附件详情

该项目是山西某县职教中心公寓楼项目,地上12层,框架结构,地下一层,总建筑设计面积:13269.6平方米,地下面积:1995.2平方米,基础为桩基基础(单层地下室采用独立基础),基础设计等级为乙级,抗震设防烈度为6度。
该资料包含: 结构设计说明 ,桩 平面布置图 及承台详图,试桩点及桩详图,基础平面布置及详图,柱施工图,梁配筋图,模板及板配筋图,建筑设计说明,工程做法、门窗表、门窗详图,厨房、卫生间、、女儿墙、采光井详图,平立剖面图等共计46张图。
分享投稿时间:近几年4月。

基础图

基础顶~标高-0.050墙柱施工图

标高6.550~18.750梁配筋图

坡道详图

试桩点及桩详图

三~十一层平面图

风井、女儿墙详图

八~十二层模板及板配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

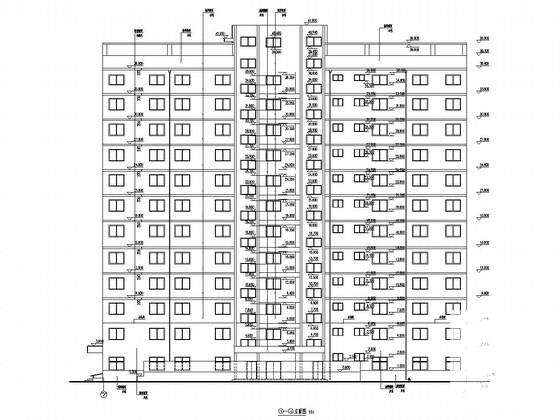

  • 12层框架结构职教中心公寓楼结构施工图纸(建筑施工图纸) - 1
    第 1 张图
  • 12层框架结构职教中心公寓楼结构施工图纸(建筑施工图纸) - 2
    第 2 张图
  • 12层框架结构职教中心公寓楼结构施工图纸(建筑施工图纸) - 3
    第 3 张图
  • 12层框架结构职教中心公寓楼结构施工图纸(建筑施工图纸) - 4
    第 4 张图
  • 12层框架结构职教中心公寓楼结构施工图纸(建筑施工图纸) - 5
    第 5 张图
  • 12层框架结构职教中心公寓楼结构施工图纸(建筑施工图纸) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
