4层框架结构办公楼结构施工图纸(回字形)(预应力混凝土)

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:18张

附件详情

该项目是某办公楼项目,地上四层,框架结构,采用静压预应力混凝土管桩基础,基础设计等级为丙级,扛7度设防,该资料包含: 结构设计说明 ,桩位布置图,基础图,梁板图,柱布置图,楼梯图等共计18张图。

柱平法施工图

梁配筋图

板配筋图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

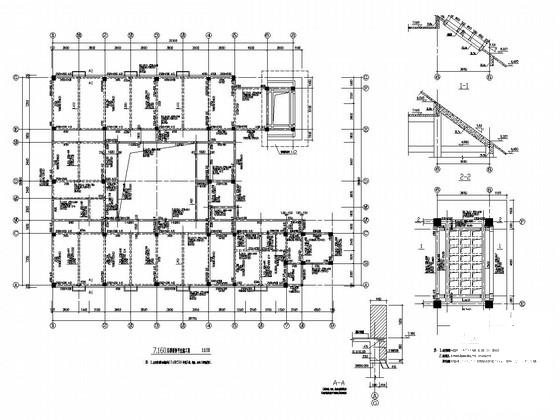

  • 4层框架结构办公楼结构施工图纸(回字形)(预应力混凝土) - 1
    第 1 张图

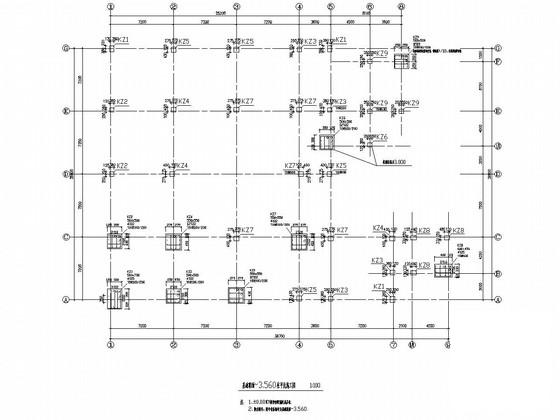

  • 4层框架结构办公楼结构施工图纸(回字形)(预应力混凝土) - 2
    第 2 张图

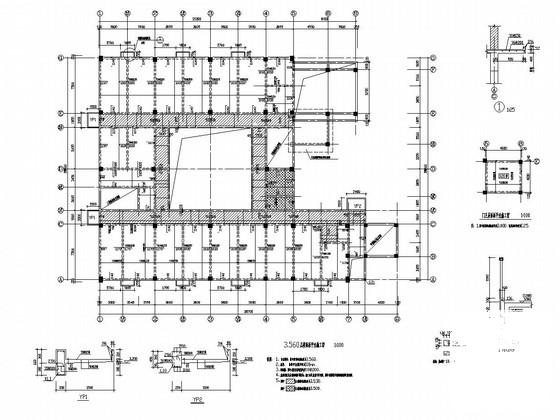

  • 4层框架结构办公楼结构施工图纸(回字形)(预应力混凝土) - 3
    第 3 张图
  • 4层框架结构办公楼结构施工图纸(回字形)(预应力混凝土) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
