两层回字形框架结构对象楼结构CAD施工图纸

  • 建筑类别:办公
  • 建筑高度:多层建筑
  • 地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:11张
  • 设计年代:近代

附件详情

该项目为对象楼项目,该项目为地上2层(无地下室),一层层高为3.9米,二层层高为3.6米。结构类型为普通框架结构。抗震设防烈度为6度,采用锤击沉管夯扩灌注桩基础,基础设计等级为丙级。
该资料包含:结构设计总说明,桩基础及承台平法施工图,柱平法施工图,各层梁、板平法施工图,楼梯图,共计11张图。
出图时间:2014年10月。

柱布置图

二层梁平法施工图

二层板平法施工图

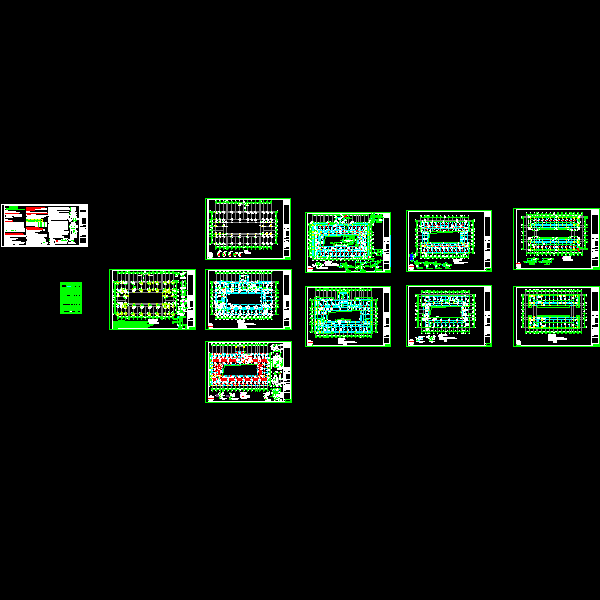

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
  • 两层回字形框架结构对象楼结构CAD施工图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
