8层框架结构服务中心结构CAD施工图纸(钢筋混凝土)
- 建筑类别：办公
- 建筑高度类型：多层建筑
- 建筑地上层数：8层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：6度抗震
- 风压：0.50kN/平方米
- 雪压：0.20kN/平方米
- 参考图纸：16张
- 设计年代：近代
附件详情
该项目主楼为8层，并含有一层的裙房，结构体积为钢筋混凝土框架结构，主楼的基础桩型为PHC桩基，设计等级为乙级，裙房的基础桩基为PC桩，设计等级为丙级，6度设防。
该资料包含：
结构设计说明
、承台平面图、柱网布置图、柱配筋详图、连廊结构详图、梁配筋平面图等共16张图纸。
出图时间：近代.12。

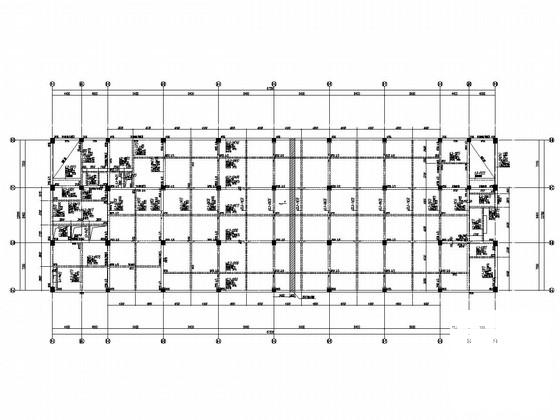

梁配筋平面图

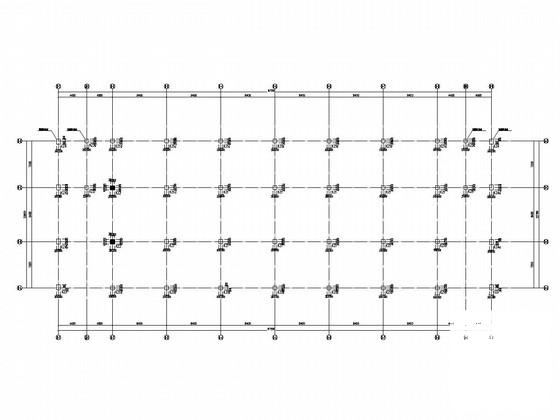

柱网布置图

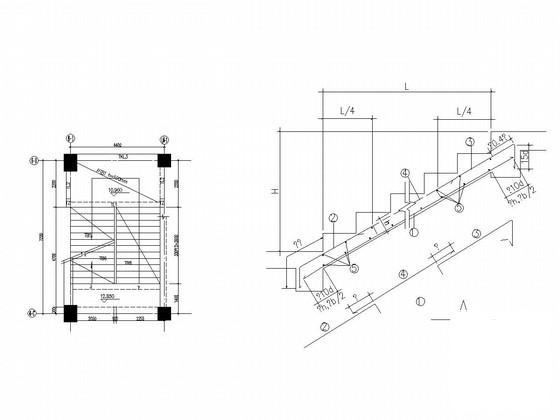

楼梯详图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

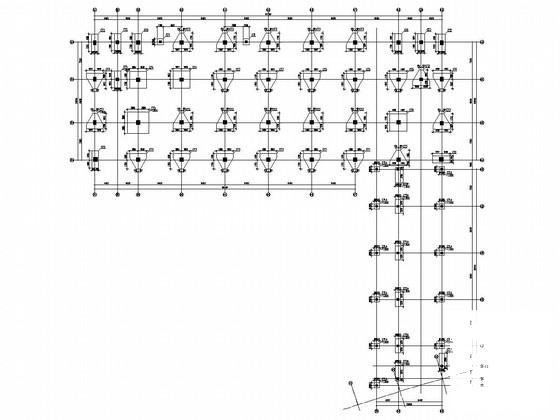

第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-17
- 评论次数：0
- 浏览次数：0
- 文件大小：2.68 MB
- 收藏次数：0
-
文件名称：
附件-995876768767988875088.rar
