框架结构大数据产业孵化服务中心结施平面布置图及构造图

建筑类别：商业

建筑高度类型：高层建筑

建筑地上层数：7层

建筑地下层数：1层

图纸设计深度：施工图

民用建筑设计使用年限：50年

建筑设计结构形式：钢筋混凝土结构

钢筋混凝土结构：框架

基础形式 ：独立基础,桩基础

结构安全等级：二级

地基基础设计等级：乙级,丙级

抗震设防烈度：6度抗震

风压：0.3kN/平方米

雪压：0.2kN/平方米

参考图纸：26张

设计年代：近代

该项目设计基准期为50年，设计使用年限为50年。建筑结构安全等级为二级，结构重要性系数为1.0。地基基础设计等级为丙级，建筑桩基设计等级为乙级。建筑防火分类为一类，耐火等级为一级。本地抗震设防烈度为6度，设计地震分组为第一组，设计基本地震加速度为0.05g，建筑场地类别为Ⅱ类，设计特征周期为0.35s，结构阻尼比0.05，结构的计算嵌固部位为室外标高，水平地震影响系数最大值0.04，风荷载为0.3KN/平方米，基本雪荷载0.2KN/平方米。地面粗糙度类别为B类。

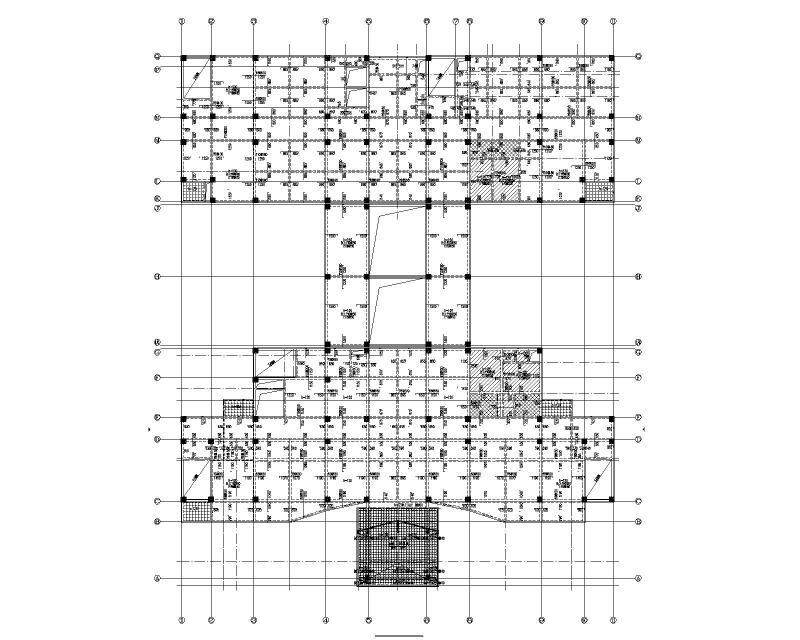

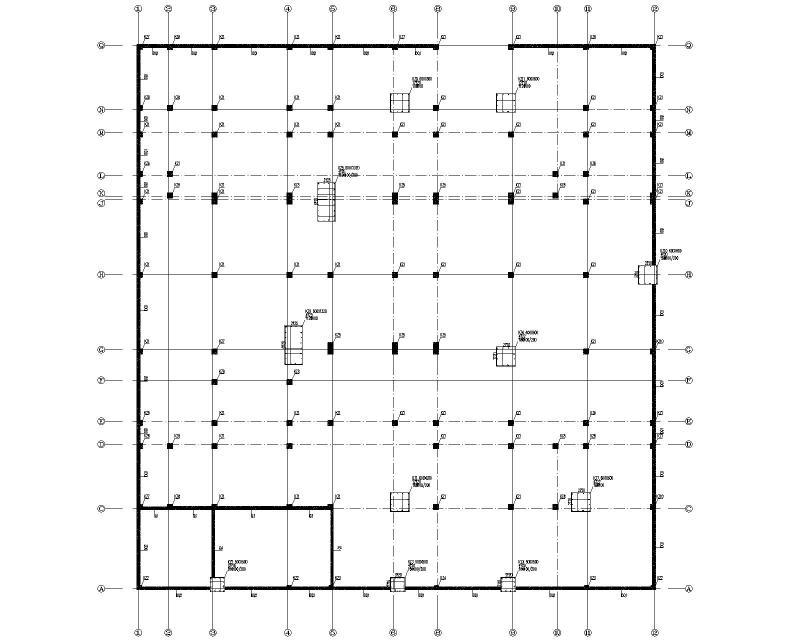

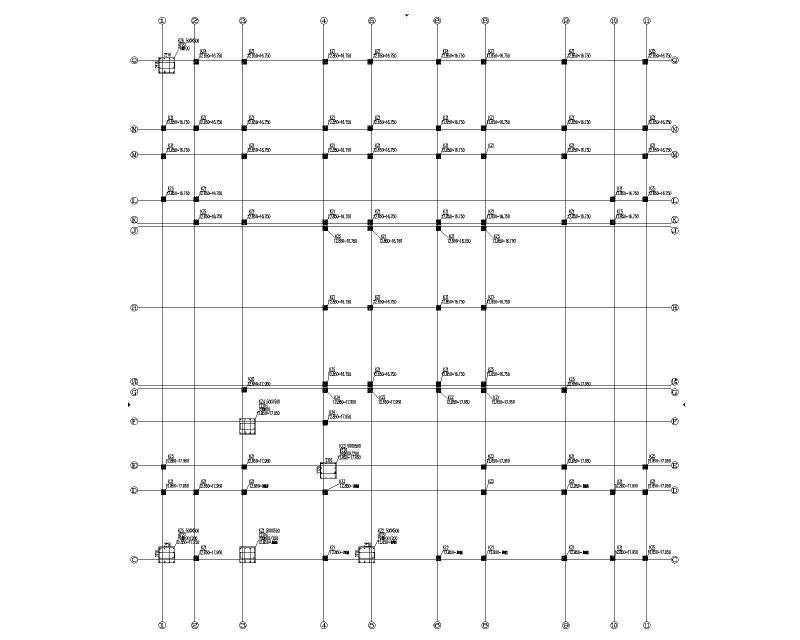

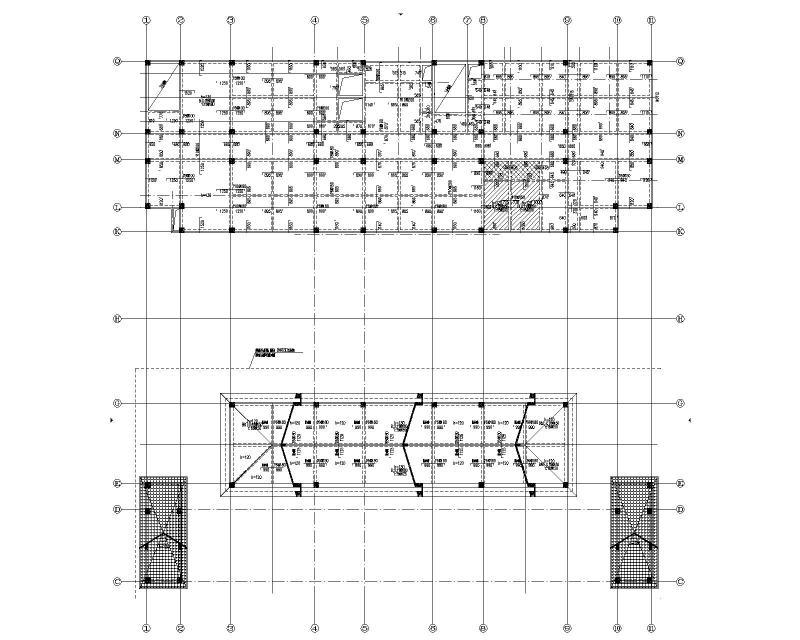

包含：结构设计总说明，基础平面布置图，地梁平法施工图，标高柱平法施工图，屋面标高柱平法施工图，标高梁平法施工图，标高坡屋面梁平法施工图，标高板平法施工图，标高坡屋面板平法施工图，1#、2#楼梯间大样，等共26张。
