41层超高层纯剪力墙住宅楼结构设计CAD施工图纸
-
建筑类别:住宅楼
-
建筑高度类型：多层建筑
-
图纸设计深度：施工图
-
建筑地上层数：41层
-
建筑地下层数：1层
-
民用建筑设计使用年限：50年
-
钢筋混凝土结构：剪力墙
-
基础形式 ：筏形基础,桩基础
-
结构安全等级：二级
-
地基基础设计等级：甲级
-
风压：0.35kN/平方米
-
雪压：0.1kN/平方米
-
地下室功能：设备用房
-
参考图纸：28张
41层纯剪力墙住宅楼结构施工图
项目概要：
该项目位于成都市成华区.该项目由38层塔式建筑和24层板式建筑组成，剪力墙结构。基础型式为桩筏基础。地下一层，为设备用房；地上一层（含夹层）为商业用房，二层以上为住宅。
图纸简介：
41层纯剪力墙住宅楼结构施工图主要包括含各标高层结构平面图、剪力墙布置图、梁板配筋图、基础详图、
结构设计说明
等。图纸清晰，内容丰富，推荐下载。

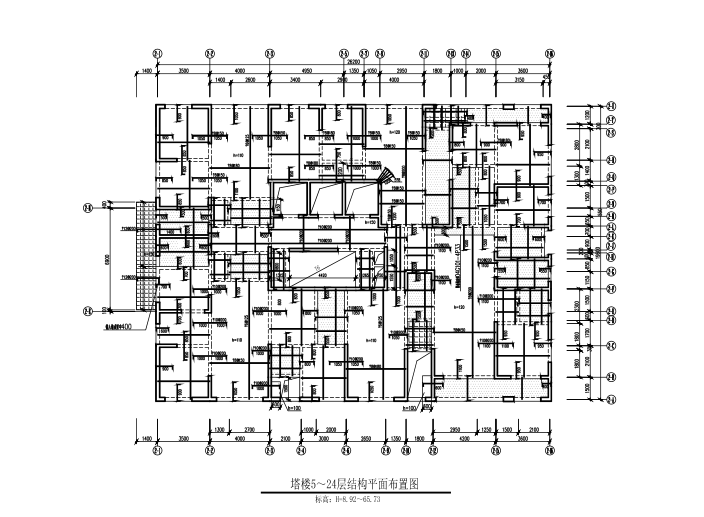

5-24层结构
平面布置图

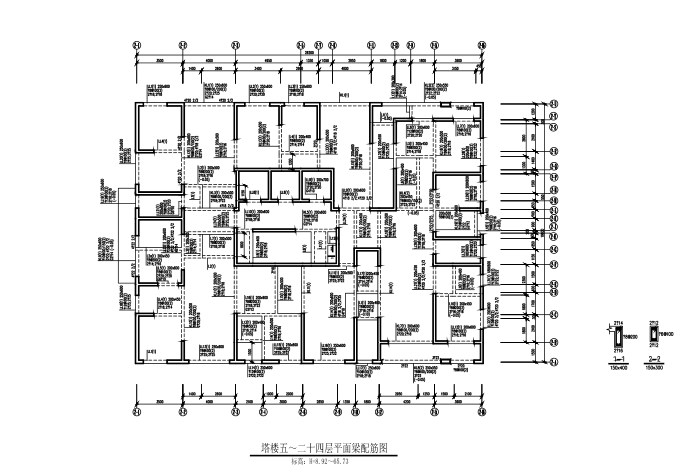

5-24层平面梁配筋图

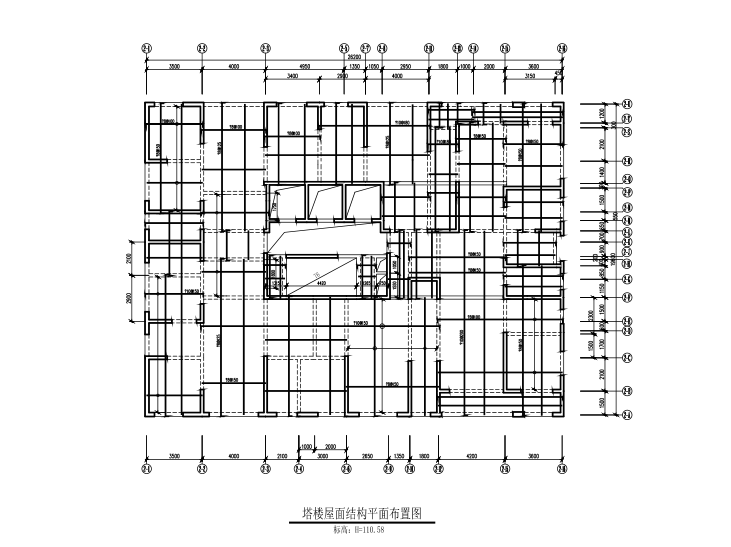

屋面结构平面图

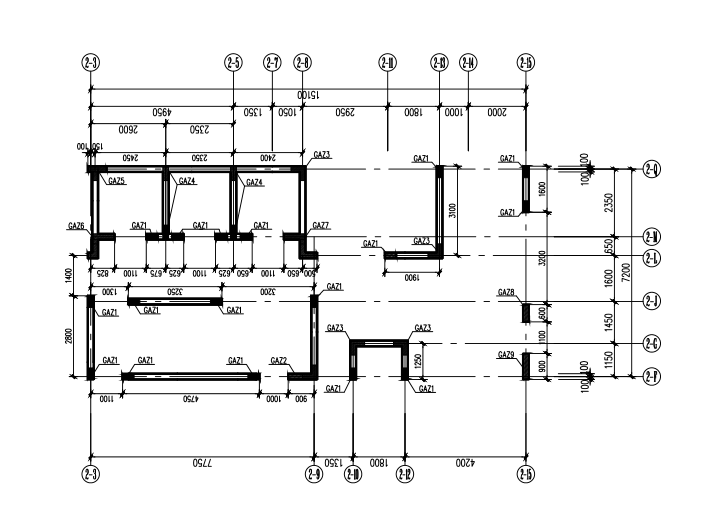

剪力墙布置图

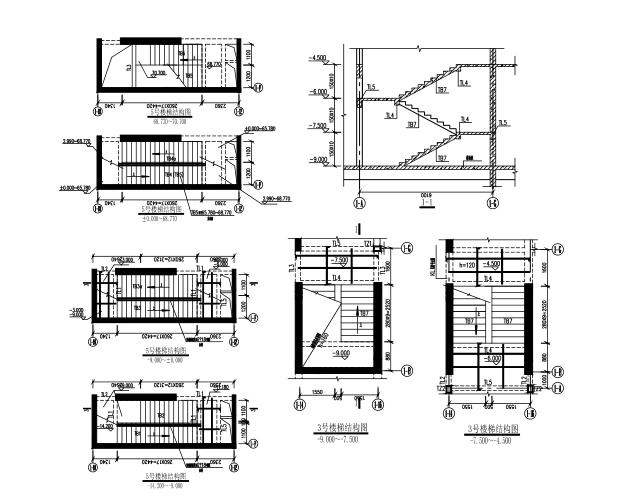

楼梯详图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-17
- 评论次数：0
- 浏览次数：0
- 文件大小：3.99 MB
- 收藏次数：0
-
文件名称：
附件-995876555579899708867.dwg
