两层砖混结构煤矿车间办公楼结构CAD施工图纸

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:抗震不设防
  • 参考图纸:7张

附件详情

该项目是两层砖混结构煤矿车间办公楼项目,抗震五度按规范可不设防,建筑设计等级为2级,屋面防水为2级,二类工业厂房建筑,主体耐火等级为一级。
包括:设计说明,天沟、栏杆、雨棚结构,各层结构平面图,基础与楼梯,二层结构图,立面、剖面、平面,梁结构图,板结构图等共计7张图。

二层结构图

立面、剖面

平面、剖面

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

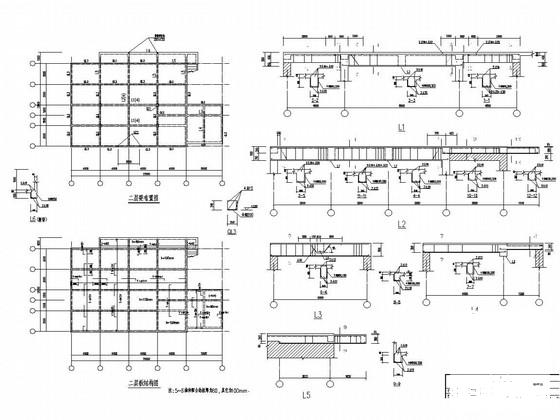

  • 两层砖混结构煤矿车间办公楼结构CAD施工图纸 - 1
    第 1 张图

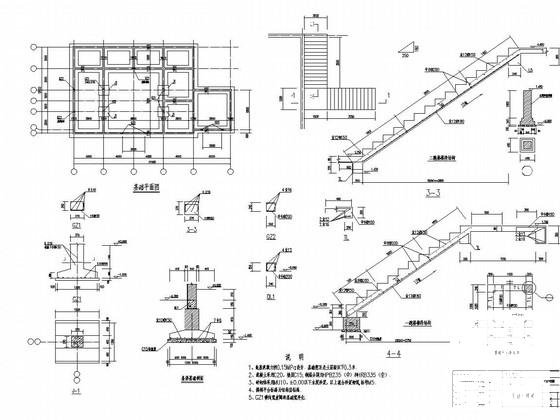

  • 两层砖混结构煤矿车间办公楼结构CAD施工图纸 - 2
    第 2 张图
  • 两层砖混结构煤矿车间办公楼结构CAD施工图纸 - 3
    第 3 张图
  • 两层砖混结构煤矿车间办公楼结构CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
