两层砖混结构坡屋顶办公楼结构CAD施工图纸(条形基础)

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构
  • 基础形式 :混凝土基础,条形基础
  • 参考图纸:17张
  • 设计年代:近代

附件详情

两层砖混结构小办公楼结构施工图,该项目屋面为现浇混凝土上粘装饰瓦屋面,建筑面积635.61平方米。
全套图纸共17张。包括设计说明、资料目录,平面图、立面图、剖面图,梁板、附属结构结构布置图及配筋图。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

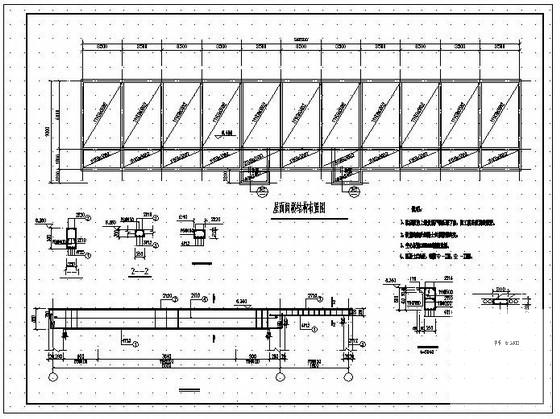

  • 两层砖混结构坡屋顶办公楼结构CAD施工图纸(条形基础) - 1
    第 1 张图

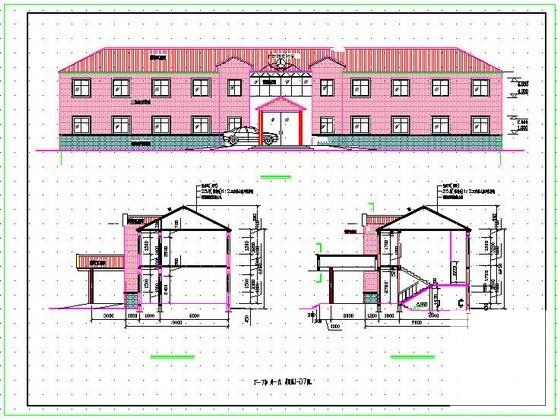

  • 两层砖混结构坡屋顶办公楼结构CAD施工图纸(条形基础) - 2
    第 2 张图

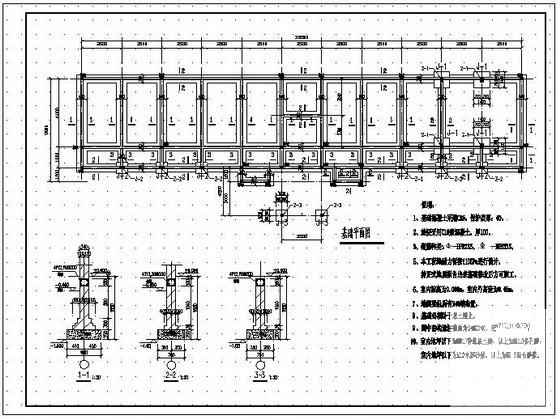

  • 两层砖混结构坡屋顶办公楼结构CAD施工图纸(条形基础) - 3
    第 3 张图

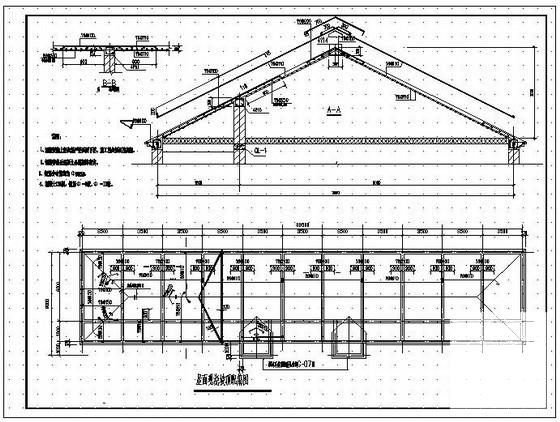

  • 两层砖混结构坡屋顶办公楼结构CAD施工图纸(条形基础) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
