6层砖混结构公寓楼结构CAD施工图纸（条形基础）
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：6层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：砌体结构
- 基础形式 ：条形基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.45kN/平方米
- 雪压：0.45kN/平方米
- 参考图纸：12张
- 设计年代：近代
附件详情
该项目是南昌某公寓楼项目，地上6层，砖混结构，采用墙下条形基础，基础设计等级为丙级，抗震设防烈度为6度。
该资料包含：
结构设计说明

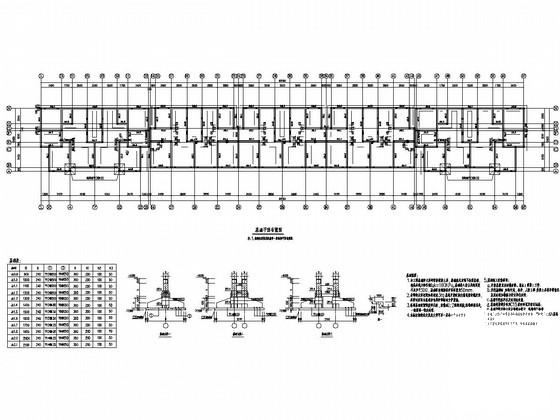

，基础平面布置图，结构
平面布置图
，现浇板配筋图，楼梯大样图，老虎窗大样，坡屋面梁、板补充说明，大样图等共计12张图。
分享投稿时间：近几年5月。

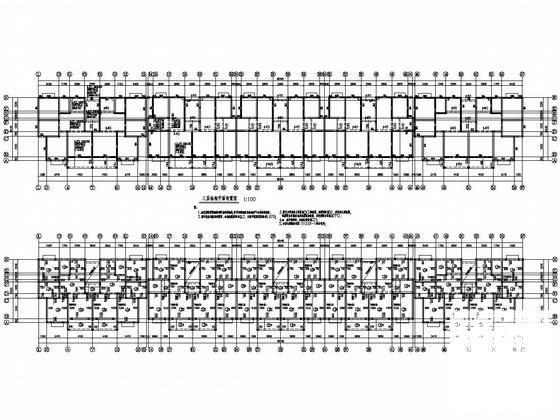

梁配筋图

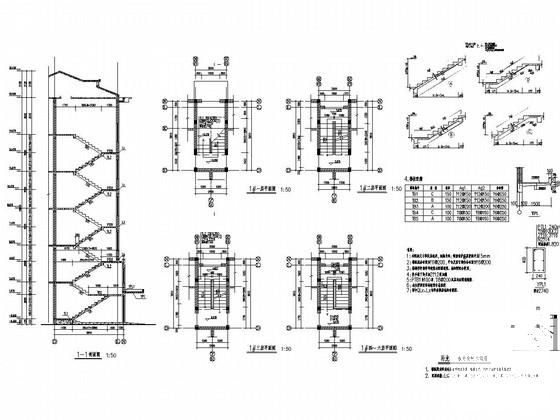

楼梯图

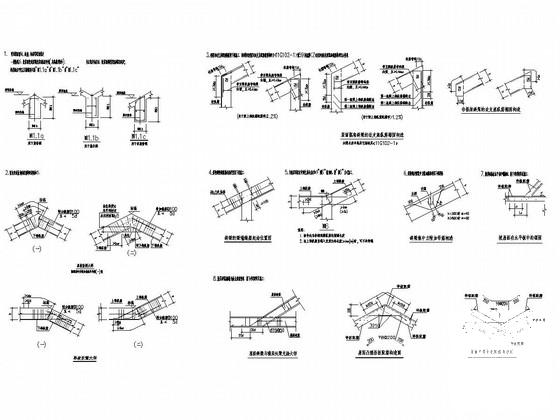

大样图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-20
- 评论次数：0
- 浏览次数：0
- 文件大小：2.17 MB
- 收藏次数：0
-
文件名称：
附件-995879589557986578690.rar
