6层砖混结构公寓楼结构CAD施工图纸(墙下条形基础)
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：6层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：砌体结构
- 基础形式 ：条形基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.45kN/平方米
- 雪压：0.45kN/平方米
- 参考图纸：12张
- 设计年代：近代
附件详情
本图纸六层的砌体结构，本建筑单栋建筑物总长度80.16m，总宽度10.42m。该项目基础持力层均取粉质粘土层，基础型式为墙下条形基础，6度设防。
该资料包含：结构设计总说明、基础平面布置图、结构
平面布置图
、楼梯大样图、老虎窗大样图、现浇板配筋图、坡屋面梁、板补充说明等共12张图纸。
出图日期：近代.05。

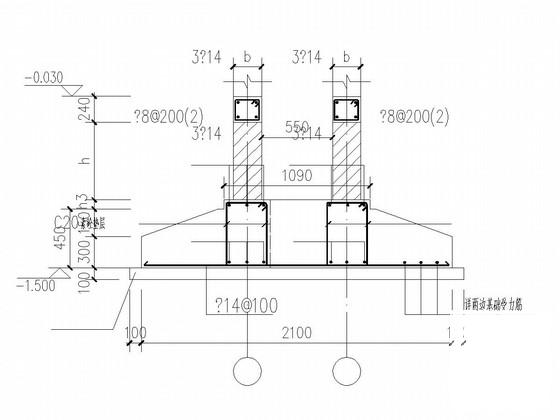

基础大样详图

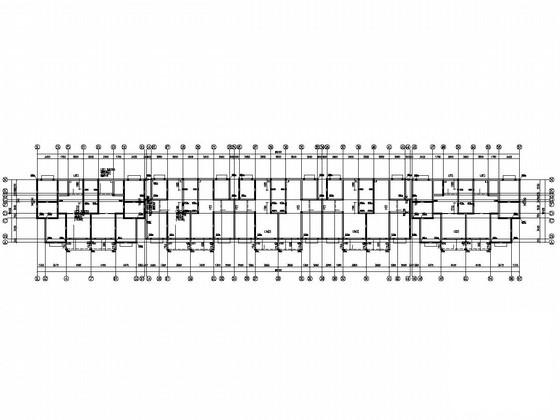

结构平面布置图

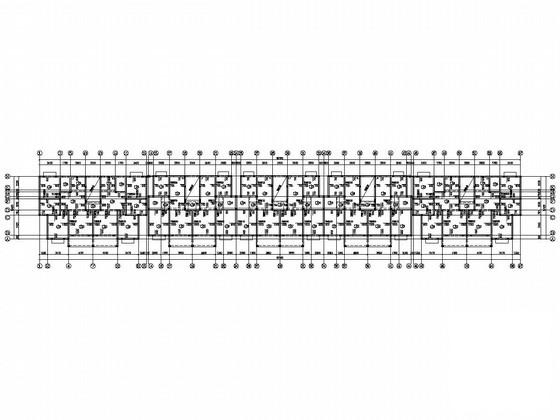

现浇板配筋图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

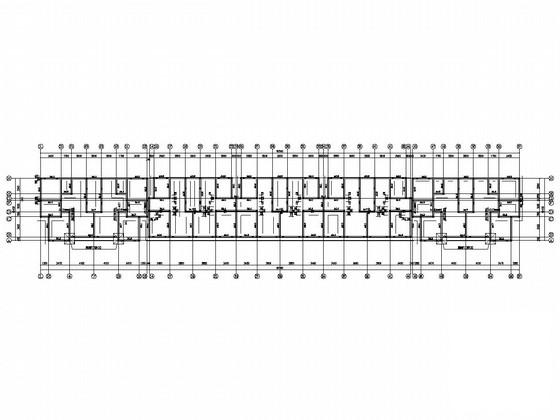

第 1 张图 -
