3层砖混招待所结构CAD施工图纸(带计算书)(墙下条形基础)
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：砌体结构
- 基础形式 ：条形基础
- 结构安全等级：二级
- 抗震设防烈度：6度抗震
- 风压：0.35kN/平方米
- 雪压：0.45kN/平方米
- 参考图纸：6张
附件详情
该项目为招待所，该项目为地上三层，一层层高3.6米，二、三层层高均为3.3米；建筑总长94.14m,建筑总宽9.84m，建筑高度10.65m。上部结构: 砖混结构; 基础型式：墙下条形基础。
该资料包含：

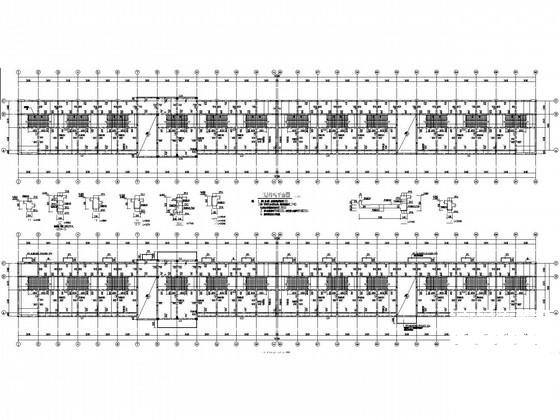

结构设计总说明、基础平面图、基础详图、结构平面图、屋面结构平面图、梁配筋图共6张图纸。

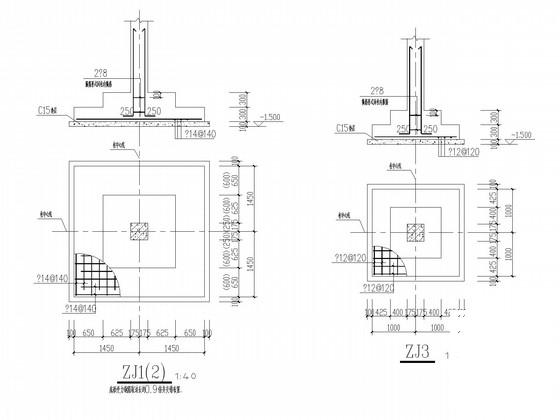

基础详图

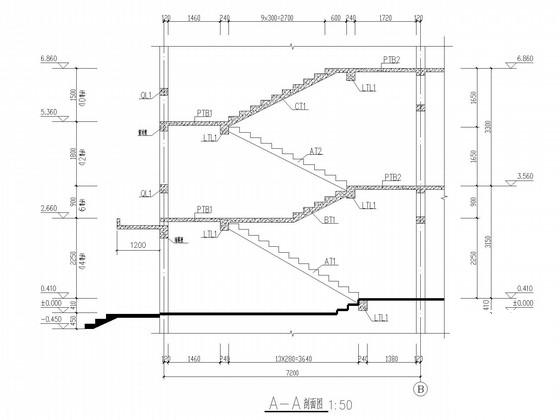

楼梯剖面

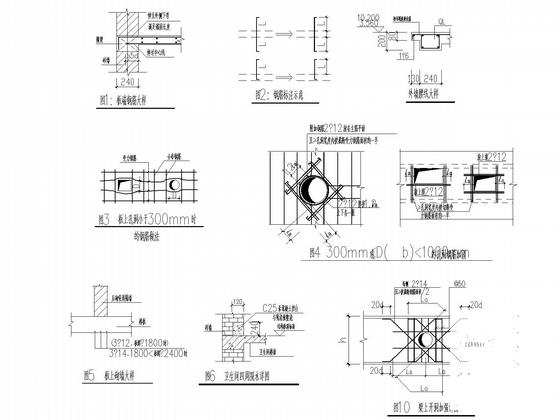

节点详图

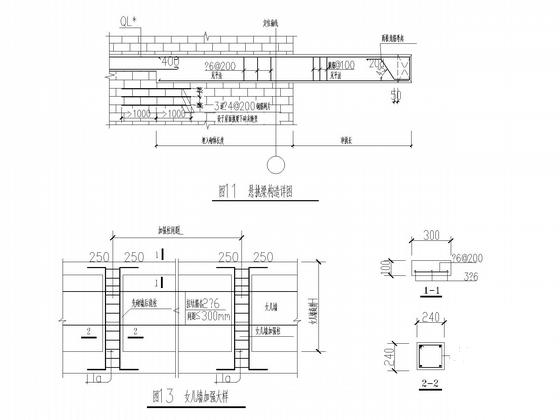

节点详图
梁节点
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-20
- 评论次数：0
- 浏览次数：0
- 文件大小：1.48 MB
- 收藏次数：0
-
文件名称：
附件-995879589558507595080.zip
