拱板结构屋面墙下条形基础砖混结构仓库结构CAD施工图纸

附件详情

中央直属粮库全套结构图
该项目为21米跨散装平房仓，建筑层数为一层。仓型为21m跨预应力钢筋混凝土拱板屋盖平房仓建筑，平房仓面积均 为1299m平方米 。檐口标高8m，轴线尺寸60.0X21.0m。堆粮高度为6m。

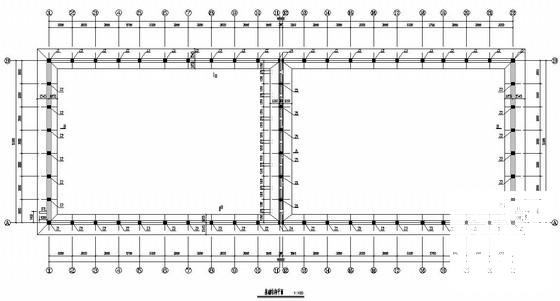

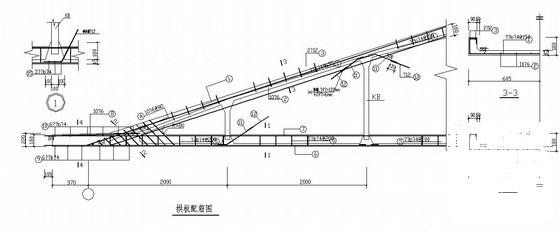

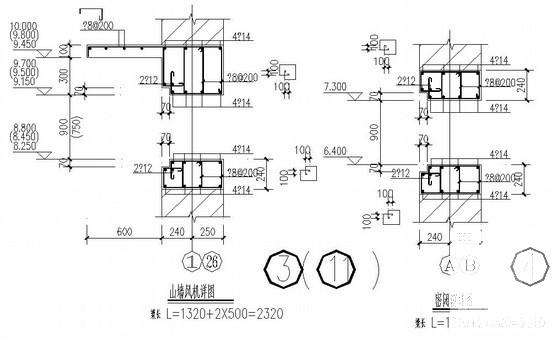

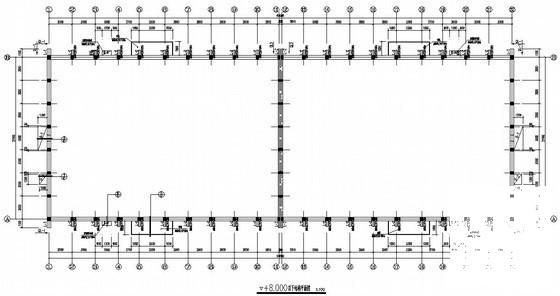

该资料包含：结构设计总说明，基础结构平面、基础详图，结构平面图，拱板模板图，拱板配筋图，拱板埋件布置图，拱板钢筋明细表，梁、柱配筋图 节点详图 等
共12张图纸。
