路虎4S店钢结构CAD施工图纸（建筑图纸）(卫生间大样图)

附件详情

该项目是路虎4S店项目，1~6轴为两层钢框架结构，7~18轴为单层门式刚架钢结构车间，总建筑设计面积：6456.2平方米，6度设防，独立基础。

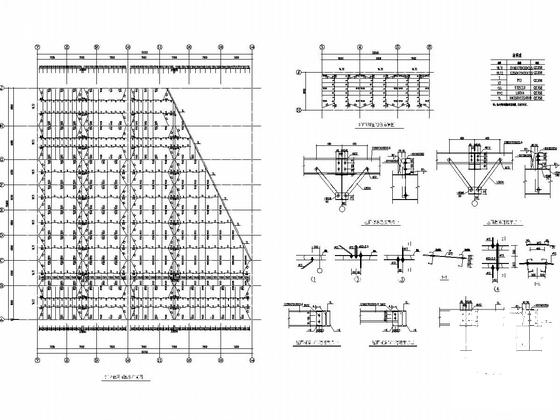

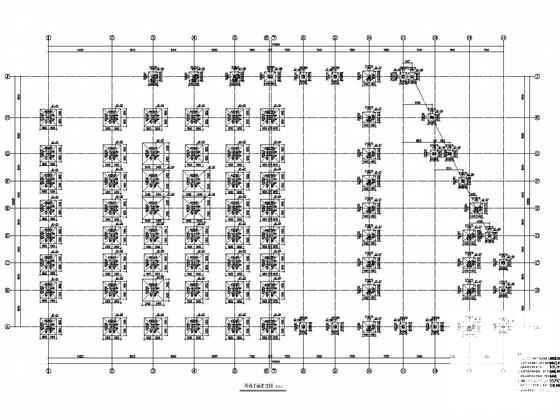

结构图纸：结构设计总说明，基础平面布置图，基础详图，柱脚锚栓布置图，柱脚节点布置图，结构 平面布置图 ， 节点详图 ，墙体檩条檩条布置图，钢架图，钢梯图等28张图。

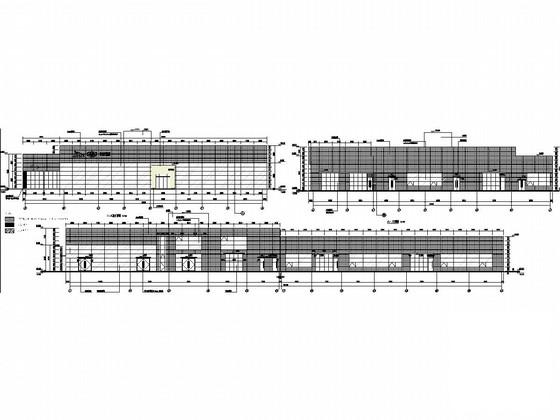

建筑图纸：建筑设计说明，门窗表、门窗详图，平面图，卫生间大样图，铝塑板幕墙系统详图，玻璃幕墙 节点详图 等共计11张图。
分享投稿时间：近几年4月。
