公园茶社钢框架结构CAD施工图纸(异形结构)(檩条安装)
- 建筑类别：餐饮
- 建筑高度类型：单层建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：轻钢结构
- 基础形式 ：独立基础
- 结构安全等级：二级
- 抗震设防烈度：8度抗震
- 风压：0.30kN/平方米
- 雪压：0.30kN/平方米
- 参考图纸：6张
附件详情
结构设计总说明、柱网定位及钢柱布置图、柱网定位及基础布置图、顶面钢梁布置图、茶社钢结构轴测图、顶面檩条布置图共6张图纸。

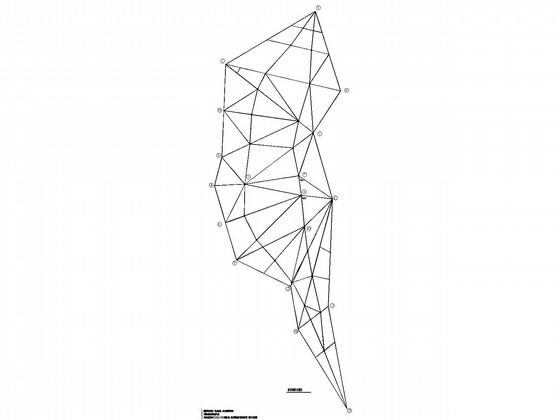

顶面钢梁布置图

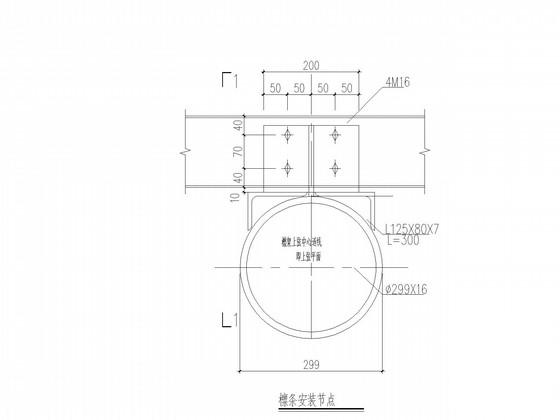

檩条安装节点

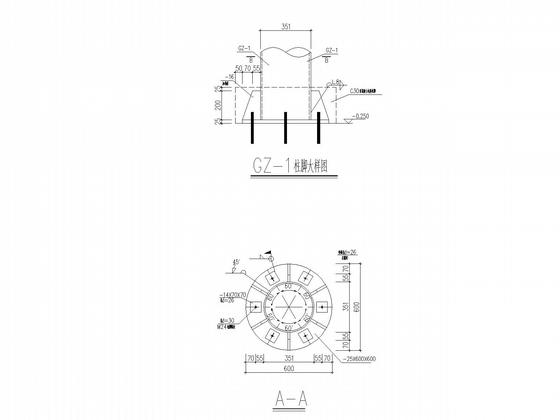

柱脚节点

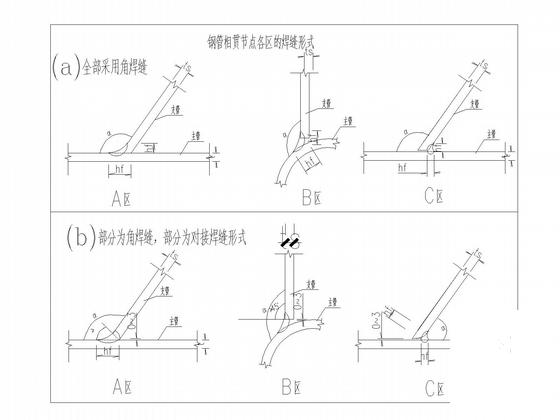

钢管相贯节点各区的焊缝形式

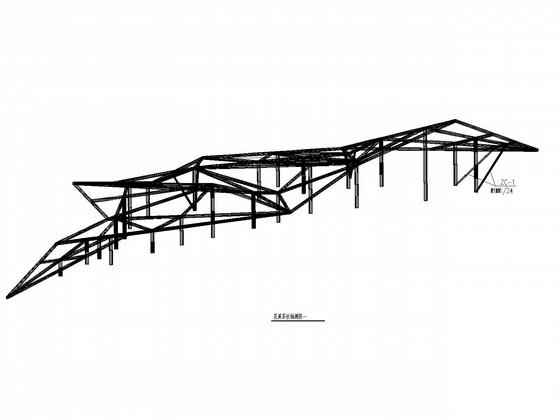

轴测图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-18
- 评论次数：0
- 浏览次数：0
- 文件大小：1.34 MB
- 收藏次数：0
-
文件名称：
附件-995878965980975808658.zip
