5层框架结构教学楼结构CAD施工图纸(现浇钢筋混凝土)

附件详情

该项目是江苏某高校教学楼，总建筑面积约8580平方米，主要建筑类别为教学。建筑长为

62.40m，宽为27.50m，结构总高度为18.6m。地上五层，首层4.8m、二、三层4.2m，其他

层3.6m。主要结构跨度为7.2m、7.8m，结构体系为现浇钢筋混凝土框架结构。基础形式为混

凝土预制方桩基础，抗震设防烈度为7度，桩基础设计等级为甲级。

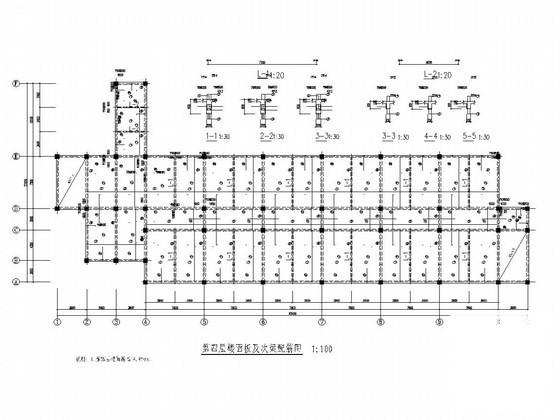

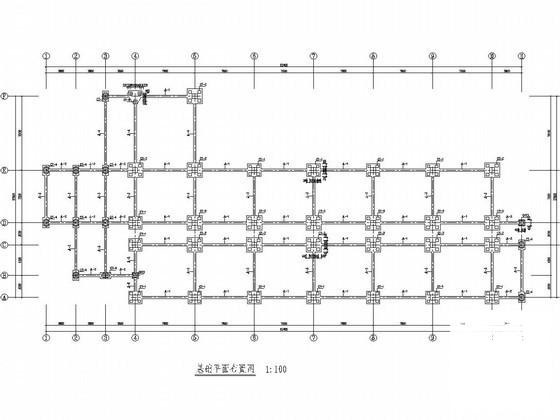

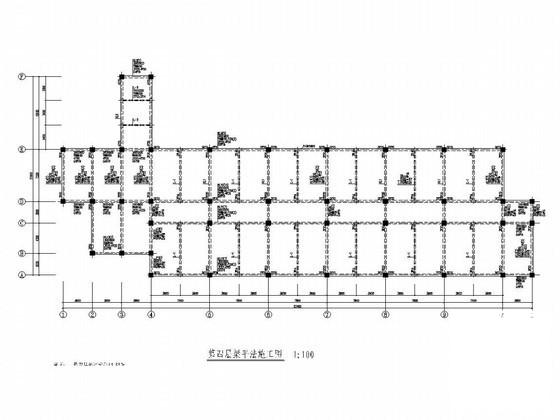

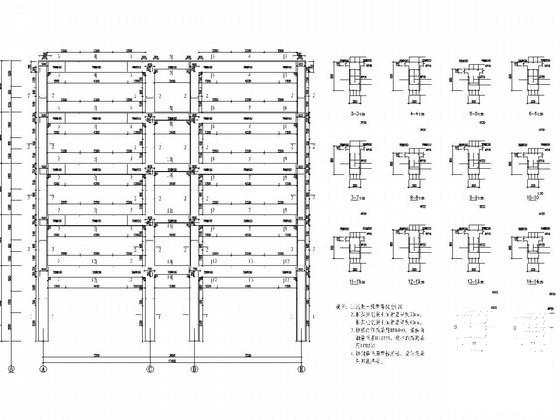

该资料包含：屋盖模板图及结构 平面布置图 、楼面板及次梁配筋图、梁平法施工图、屋面板

及次梁配筋图、KJ配筋图、 楼梯详图 、基础详图
、基础平面布置图共计8张图。 出图时间:3月。
