选煤厂浓缩车间框架结构CAD施工图纸(现浇钢筋混凝土)
- 建筑类别：工业建筑
- 建筑高度类型：单层建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：筏形基础
- 结构安全等级：二级
- 抗震设防烈度：6度抗震
- 风压：0.40kN/平方米
- 参考图纸：10张
附件详情
该项目采用现浇钢筋混凝土结构
包括两个浓缩池，一个循环水池，一个清水池，一个泵房（地下一层，地上一层）
施工图设计说明

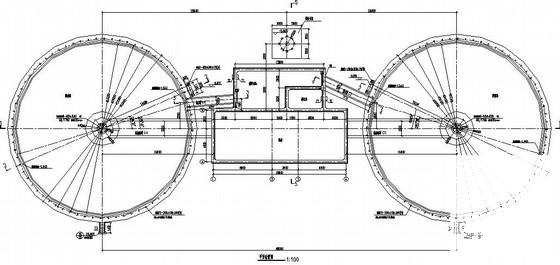

平面布置图

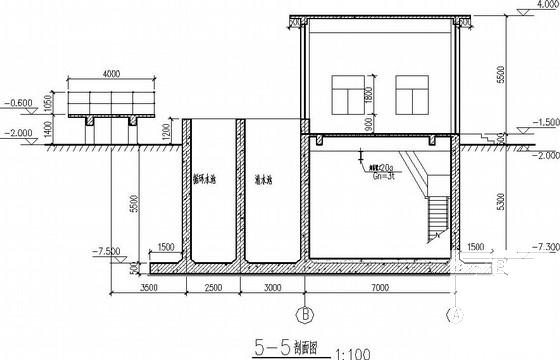

剖面图、底流巷道
泵房建筑图
浓缩池配筋图
泵房地下部分结构图

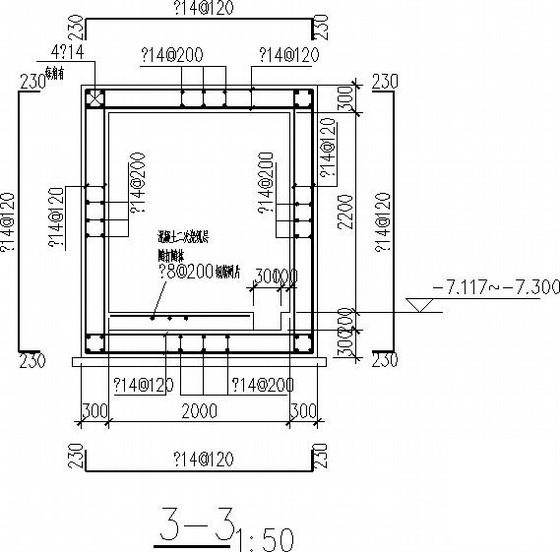

底流巷道配筋图
泵房柱、梁、板配筋图
设备支架结构图
共10张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-09-23
- 评论次数：0
- 浏览次数：0
- 文件大小：0.71 MB
- 收藏次数：0
-
文件名称：
附件-995876778685999688689.zip
