3层钢框架结构面粉车间结构CAD施工图纸(钢筋混凝土)
- 建筑类别：工业建筑
- 厂房建筑高度类型：多层厂房
- 建筑地上层数：5层
- 建筑地下层数：0层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：其他结构
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 结构最大跨度：3.4m
- 抗震设防烈度：7度抗震
- 风压：0.45kN/平方米
- 雪压：0.35kN/平方米
- 参考图纸：11张
- 设计年代：近代
附件详情
该项目为典型钢框架结构生产车间，钢筋混凝土独立基础，预埋螺栓连接，地基承载力特征值150kpa，7度抗震设防，基本地震加速度0.10g。包括：基础平面布置图，柱脚锚栓平面布置图，柱脚节点平面布置图，结构
平面布置图
，加劲肋布置图，屋面檩条布置图，钢构
节点详图
等共计11张图纸。（设计说明为jpg格式）

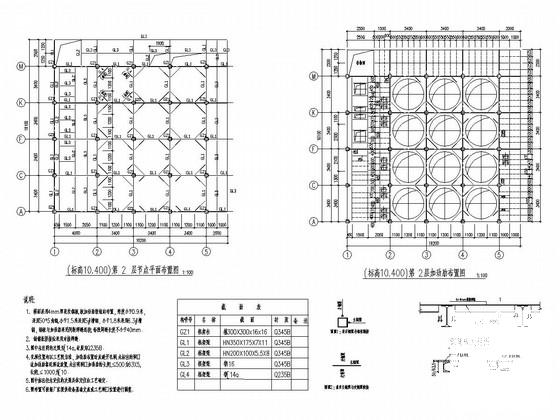

结构平面布置图及加劲肋布置图

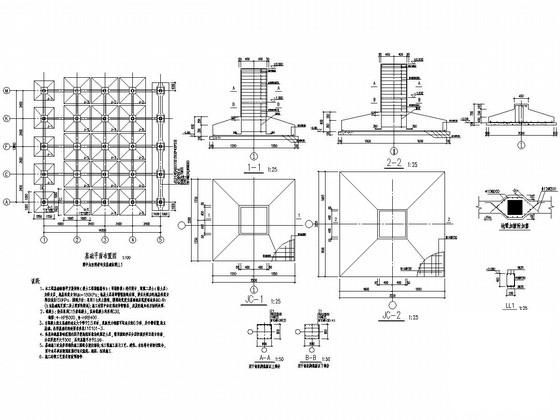

基础平面布置图

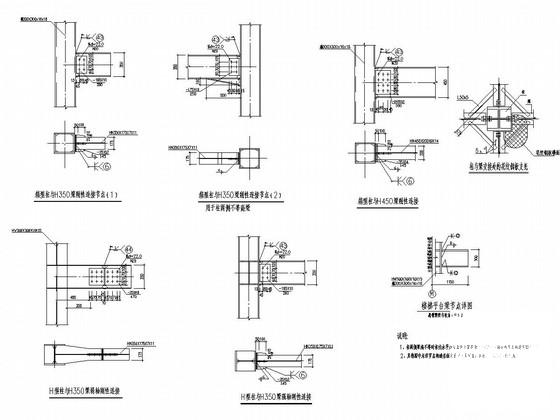

钢构件详图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-23
- 评论次数：0
- 浏览次数：0
- 文件大小：1.91 MB
- 收藏次数：0
-
文件名称：
附件-995878505797570758789.rar
