地上6层砌体结构办公楼结构CAD施工图纸（6度抗震）(墙下条形基础)
- 建筑类别：办公
- 建筑高度类型：多层建筑
- 建筑地上层数：6层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：砌体结构
- 基础形式 ：条形基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：6度抗震
- 风压：0.45kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：33张
- 设计年代：近代
附件详情
该附件为甘肃某农村城市化改造办公楼，地上六层，局部两层，高为21.45米，建筑设计结构形式为砌体结构，基础为墙下条形基础，6度设防。
该资料包含：
结构设计说明

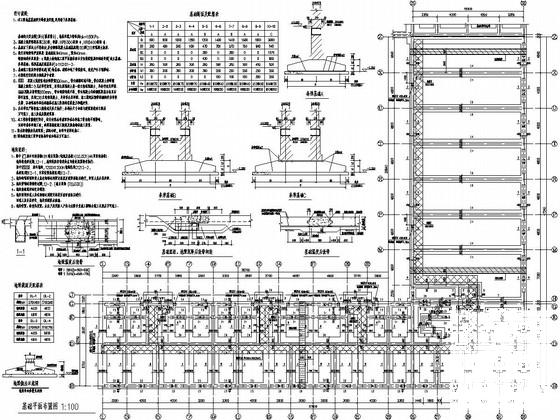

、基础平面布置图、结构
平面布置图
、板配筋图、
楼梯详图
等共33张图。

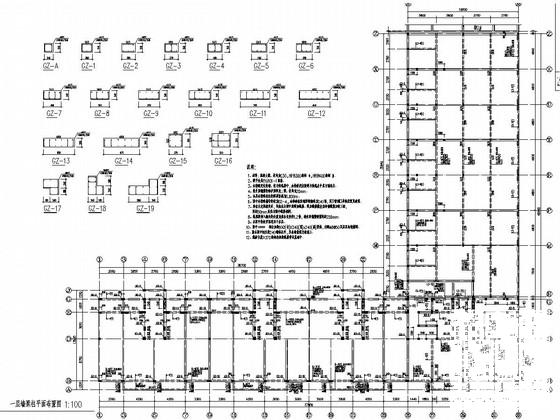

一层墙梁柱平面布置图
一层顶板平面配筋图
三层～五层顶板平面配筋图

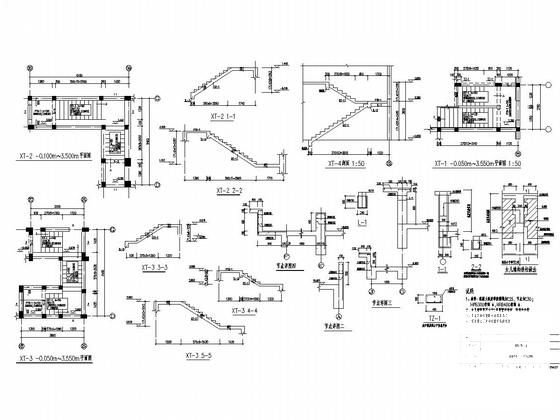

楼梯详图（二）及节点详图
二层墙梁柱平面布置图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-20
- 评论次数：0
- 浏览次数：0
- 文件大小：2.66 MB
- 收藏次数：0
-
文件名称：
附件-995879950068055877777.zip
