6度抗震临时建筑结构CAD施工图纸(混合结构木屋架)(彩色水泥瓦)

  • 建筑类别:其他
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 建筑设计结构形式:木结构,砌体结构,钢筋混凝土结构
  • 钢筋混凝土结构:其他结构
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 结构最大跨度:8m
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:3张
  • 设计年代:近代

附件详情

该项目为临时建筑采用混合结构.屋架采用木屋架,屋面铺彩色水泥瓦.
该资料包含:
结构设计说明 、基础平面施工图、结构平面施工图、斜屋面结构平面施工图共3张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

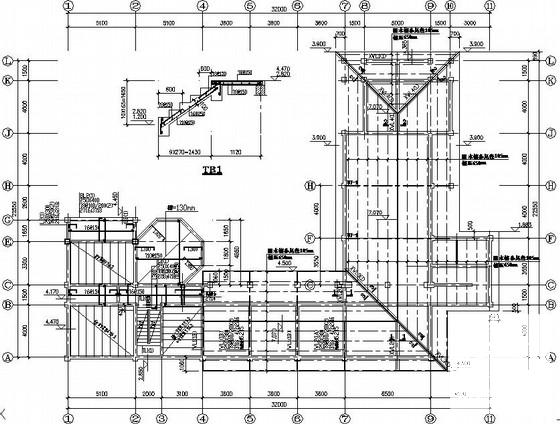

  • 6度抗震临时建筑结构CAD施工图纸(混合结构木屋架)(彩色水泥瓦) - 1
    第 1 张图

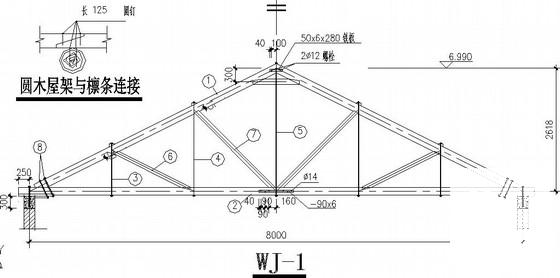

  • 6度抗震临时建筑结构CAD施工图纸(混合结构木屋架)(彩色水泥瓦) - 2
    第 2 张图

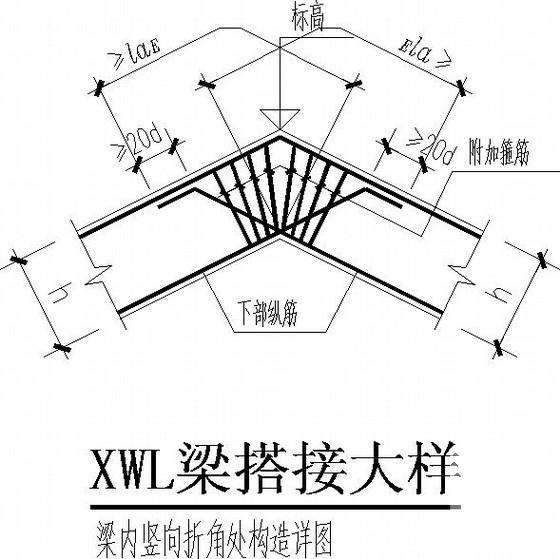

  • 6度抗震临时建筑结构CAD施工图纸(混合结构木屋架)(彩色水泥瓦) - 3
    第 3 张图

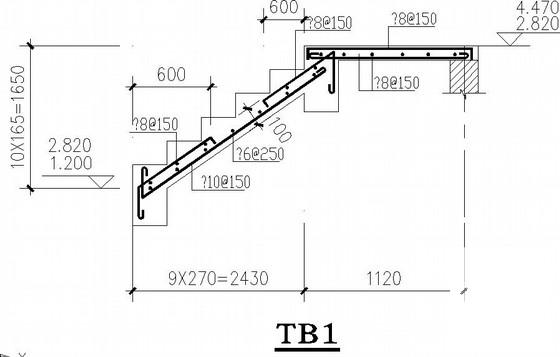

  • 6度抗震临时建筑结构CAD施工图纸(混合结构木屋架)(彩色水泥瓦) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
