操场主席台雨蓬建筑结构施工图纸

  • 建筑类别:体育
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:桁架
  • 基础形式 :条形基础
  • 抗震设防烈度:6度抗震
  • 参考图纸:10张

附件详情

建筑设计总说明、条石挡土墙说明、升旗台平面图、升旗台立面图、主席台底层平面图、主席台顶层平面图、主席台,升旗台,看台 平面布置图 、立面图、剖面图、主席台基础平面图、主席台梁布置图、主席台板配筋图、主席台屋面钢架及条布置图、HC立面布置图共10张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

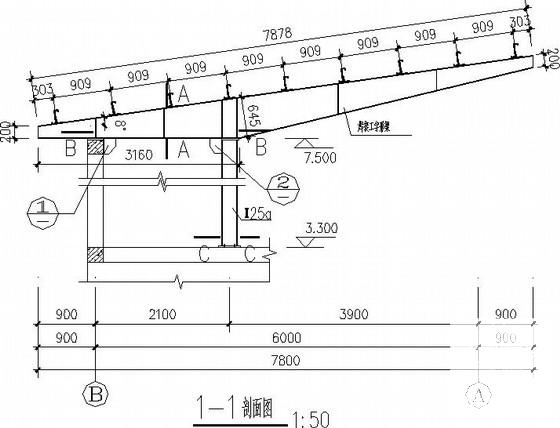

  • 建筑结构施工图纸 - 1
    建筑结构施工图纸 - 1

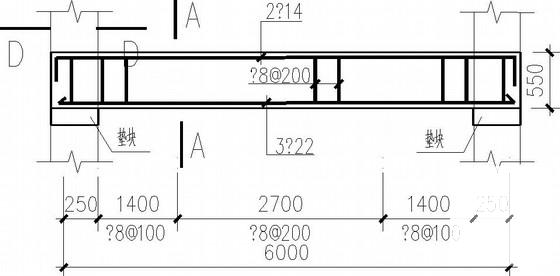

  • 建筑结构施工图纸 - 2
    建筑结构施工图纸 - 2
  • 建筑结构施工图纸 - 3
    建筑结构施工图纸 - 3
  • 建筑结构施工图纸 - 4
    建筑结构施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
