24米跨双层拱形网架结构CAD施工图纸

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:网架
  • 结构最大跨度:24m
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:9张
  • 设计年代:近代

附件详情

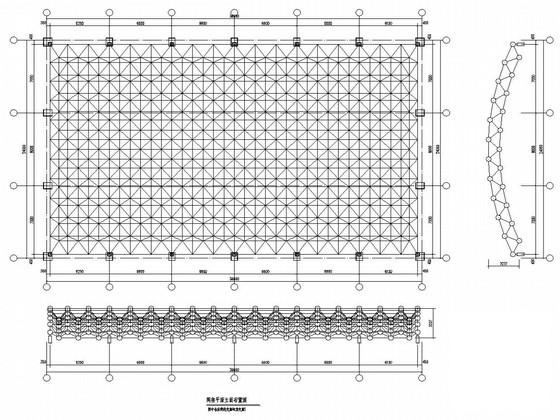

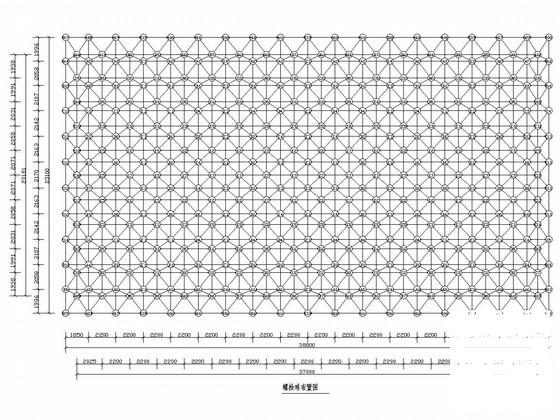

该项目网架型式为螺栓球节点正方四角锥圆柱面网架,7度区,因甲方要求,采用双层网架形式,用建科院MSGS程序计算,含钢量较小,包括:网架 结构设计说明 ,网架平面立面布置图,网架上、下弦编号图,网架腹杆内力图,网架腹杆编号图,网架最大支座反力图,螺栓球布置图,螺栓球节点图,网架材料表扥共计9张图。
7月。

网架上弦内力图

网架腹杆内力图

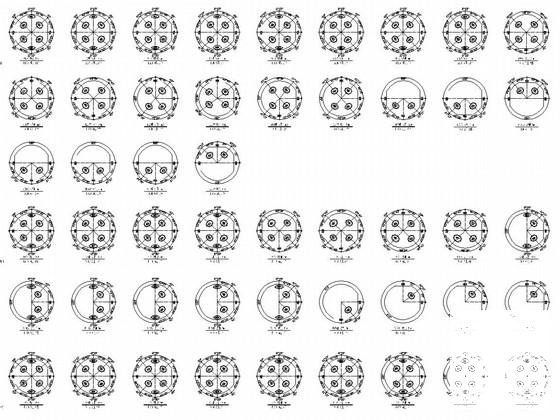

螺栓球节点图
