24米跨门式刚架干煤棚结构CAD施工图纸
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架,轻钢结构
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：7度抗震
- 风压：0.55kN/平方米
- 雪压：0.50kN/平方米
- 参考图纸：7张
附件详情
设计总说明、干煤棚
平面布置图
、干煤棚立面结构布置图;剖面图、干煤棚屋面结构布置图、GJ施工图、干煤棚屋面板布置图、干煤棚基础施工图、挡煤墙施工图共7张图纸。

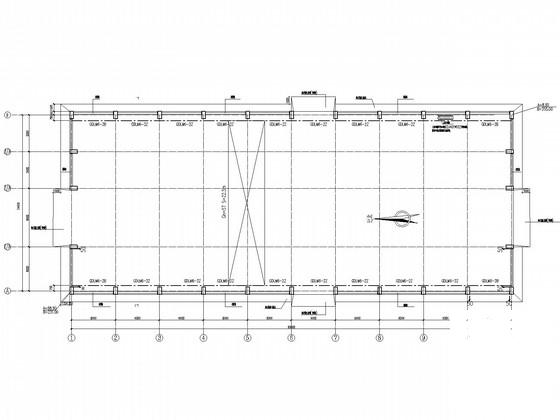

干煤棚平面布置图

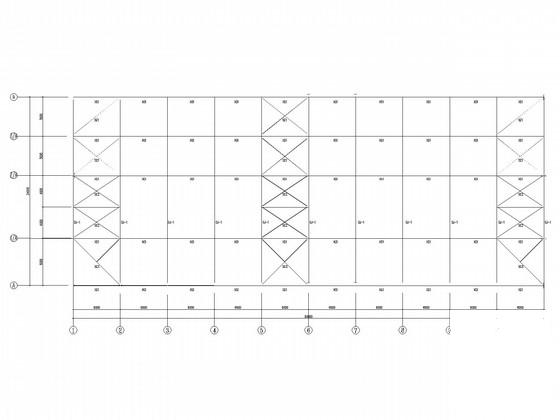

干煤棚屋面结构布置图

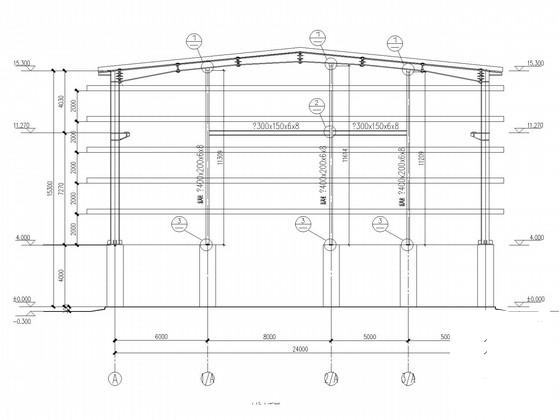

山墙立面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -

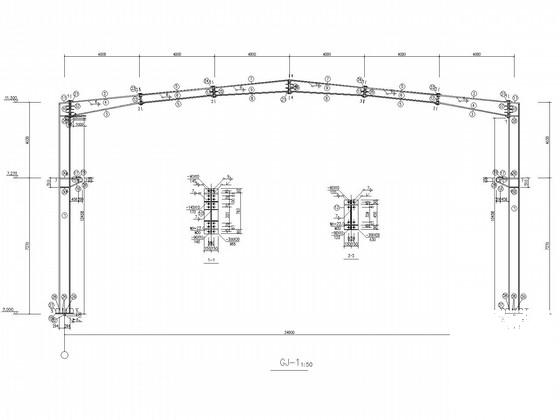

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-02-07
- 评论次数：0
- 浏览次数：0
- 文件大小：0.81 MB
- 收藏次数：0
-
文件名称：
附件-995878085885590875589.zip
