欧陆风格小区二期工程-多层住宅建筑施工CAD图纸(10号、11号楼)

  • 住宅类型(型体):板式
  • 商业:无
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:砌体结构
  • 图纸设计深度:施工图
  • 项目所在地:江苏
  • 图纸设计风格:欧陆风格
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑设计面积:4883平方米
  • 建筑地上层数:6层
  • 设计效果图:无

附件详情

工程为砖混结构住宅,按三类建筑,二级防火,使用年限50年。
工程总建筑面积4883平方米,其中底层车库面积703平方米,一~六层住宅面积3822平方米,阳台面积138平方米,阁楼面积220平方米。

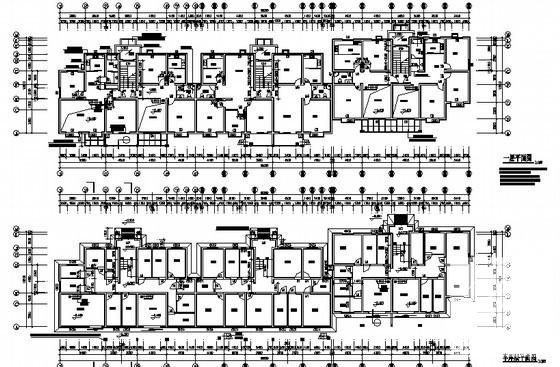

平面

总图

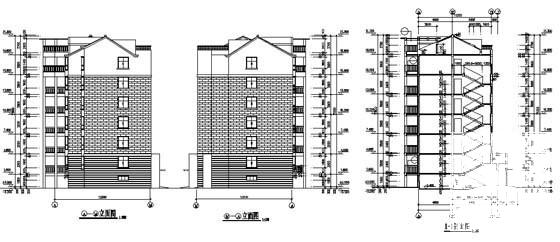

侧立面

小区效果图

总图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

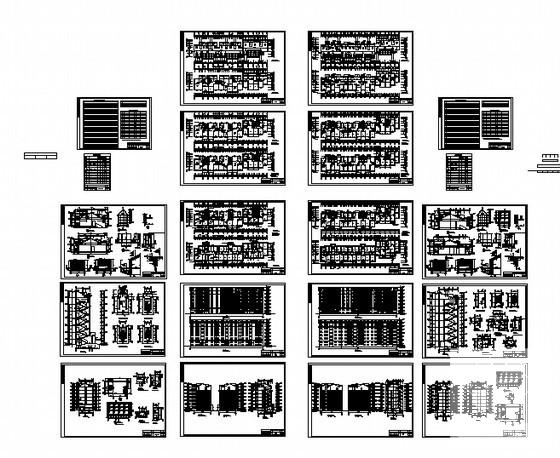

  • 欧陆风格小区二期工程-多层住宅建筑施工CAD图纸(10号、11号楼) - 1
    第 1 张图
  • 欧陆风格小区二期工程-多层住宅建筑施工CAD图纸(10号、11号楼) - 2
    第 2 张图
  • 欧陆风格小区二期工程-多层住宅建筑施工CAD图纸(10号、11号楼) - 3
    第 3 张图
  • 欧陆风格小区二期工程-多层住宅建筑施工CAD图纸(10号、11号楼) - 4
    第 4 张图
  • 欧陆风格小区二期工程-多层住宅建筑施工CAD图纸(10号、11号楼) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
