中式风格小区二期工程-阳光排屋建筑施工CAD图纸(3号、4号、9号楼)

  • 住宅类型(型体):板式
  • 商业:无
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 项目所在地:江苏
  • 图纸设计风格:中式风格
  • 图纸设计流派:新中式
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑设计面积:2457平方米
  • 建筑地上层数:4层
  • 设计效果图:无

附件详情

工程住宅建筑面积为2457平方米,车库为584平方米,阳台面积为193平方米.
工程主体为四层局部五层底部为车库,一~五层为住宅.
工程建筑类别三级,二级防火,使用年限为50年.

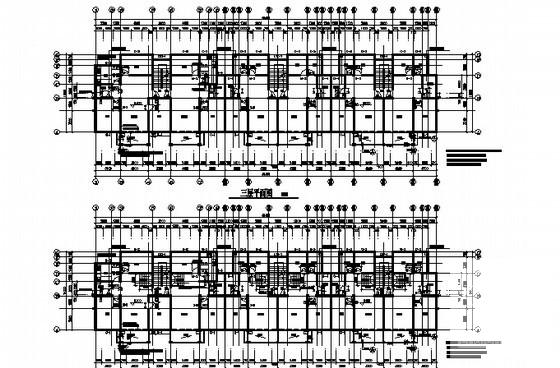

平面

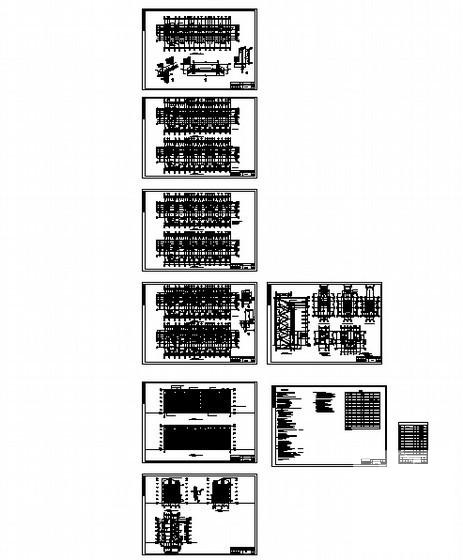

总图

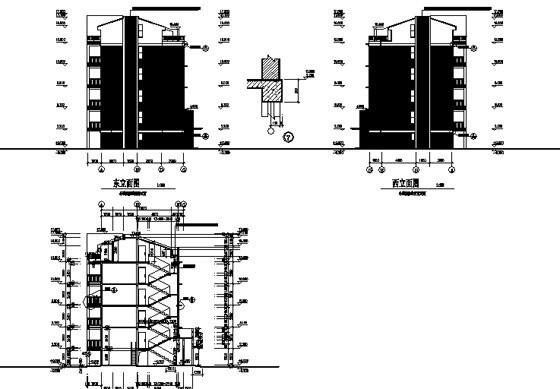

侧立面图

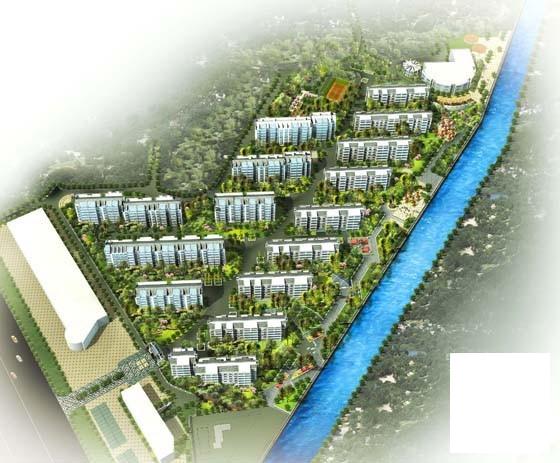

小区效果图

总图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 中式风格小区二期工程-阳光排屋建筑施工CAD图纸(3号、4号、9号楼) - 1
    第 1 张图
  • 中式风格小区二期工程-阳光排屋建筑施工CAD图纸(3号、4号、9号楼) - 2
    第 2 张图
  • 中式风格小区二期工程-阳光排屋建筑施工CAD图纸(3号、4号、9号楼) - 3
    第 3 张图
  • 中式风格小区二期工程-阳光排屋建筑施工CAD图纸(3号、4号、9号楼) - 4
    第 4 张图
  • 中式风格小区二期工程-阳光排屋建筑施工CAD图纸(3号、4号、9号楼) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
